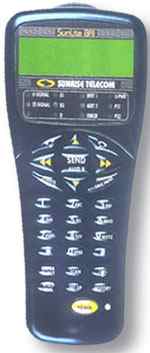

胜利2M误码仪 型号:SUNLITE E1
＊ 主要技术指标
- 时钟源
内时钟：2.048MbHz 准确度：≤±25ppm; 外时钟：锁住参考时钟
接收时钟：2.048Mbps>±6000bps
- 测试图案
编程码：全0、全1、1/0交替变换及16位编程码；
PRBS：2n-1(N=9、11、15、20、23）
- 帧结构
成帧/非成帧、PCM30、PCM30-CRC、PCM31、PCM31-CRC
- 误码插入 [误码率插入范围：1.0×10-n(n=2-7)]
插入内容：比特、编码、比特+编码、E-BIT、CRC-4、帧；
插入方式：单次、误码率，突发
- 测试
信号电平：0～-43dB,分辨率：1dB
频率：当前、最大、最小；（Hz,ppm)
时钟：时钟滑动计数
帧差错：FAS，MFAS，CRC-4
告警计数：LOS、Sync丢失、LOF,AIS,FAS,RAI和 MFAS秒
比特差错：G.821，G.826,M.2100分析，E-BIT差错：差错计数、差错率；
- 选件1时钟偏调
节器时钟设置：2.048Mbps±24,400ppm,2.048MHz;精度：
±2ppm(外部校准）
测量：发送拉偏时同时测量并显示编码和比特差错、传输时延
- 选件2音频测试
PDH：G.821、G.826,M.2100,SDH:G.826、M.2101、M.2120
- 告警检测
VF测量：50Hz-3950Hz、分辨率：1Hz;电平测量：+3dB～-60dB、分辨率：1dB
音频测量：50Hz-3950Hz、分辨率：1Hz;电平测量：+3dB～-60dB、分辨率：1dB
编码器偏移和峰值编码测量
- 一般特性
内部电池：2节5号碱电池或NimH电池（开关可选）、
连续工作时间不少于4小时；
显示器：122×30点图形显示；
充电器：5V/2A、AC：90-265V、50-60Hz;
打印/通讯接口：RS-232、RJ11、6芯异步用于校准的TTL输出
＊ 特点
- 体积最小的全功能2Mbps传输测试仪表，可完成2Mbps传输测试的
所有功能；
- 比特差错率测试满足ITU-T G.821、G.826、M.2100建议；
- 具有直方图分析功能；
- 具有C A S随路信令，传输时延，电平和频率测试功能；
- 可存储10个测试结果和3个配置文件。
