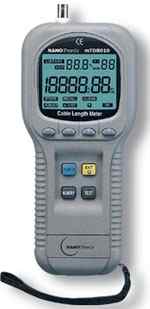

NANO TDR电缆故障定位仪 型号：mTDR010
* 产品简介
mTDR010是一种先进的利用时域反射技术来测量电缆长度和查找故障点的仪器，它利用其内部先进的测试部件向用户提供了优良的测试性能。mTDR010可以用来测试任何包括至少两种互相绝缘的金属的电缆。mTDR010内部有电阻匹配功能，可以测试25欧姆，50欧姆，75欧姆，100欧姆，125欧姆或150欧姆的电缆，这意味着它可以测试电力、电话、CATV和宽带电缆。mTDR010在网络测试领域中是一种独特的运用时域反射仪测试电缆长度的仪器，它可以向您提供高精度的测试结果，包括电缆长度，以及电缆的名义传输速度。
mTDR010外套是一层高精密度的丙烯腈-丁二烯-苯乙烯材料，具有高度的防水性和防尘性。
我们还向您提供一个软外套和一个电缆夹具，mTDR010的电源是安装在底部的4节5号电池。
* 特点
- 低损耗数字电缆测试仪/TDR故障定位仪
- 全自动调整测试，可以测试电力、电话、CATV和宽带电缆。
- 高分辨率和高精度
分辨率：50cm
精度：读数的±2% +50cm<100m
读数的±2% >100m
- 大范围电缆测试时可自动控制调节
- 自动调节量程
- 自动调零
- 自动调节灵敏度
- 输出阻抗控制
- 高亮度（七段显示）LCD
- 菜单简单
- 电缆长度测试
- 内置39种标准电缆型号
- 具有20个附加空间可以进行V.O.P设置
- 高效电源管理
- 过载电压保护：当线压超过6.5V的时候，会发出报警声以及会显
示"OUCH"警告信息
- 通过CE验证
* 应用
- mTDR010起初是为了电缆批发商、零售商、制造商、电工、电缆和
警报安装等人员需要测试各种电缆长度以及断路和短路而设计。
它可以测试线盘上、墙壁中、地底下的电缆的短路和断路点的距
离。
- 应用范围：
电话网络维护、CATV网络维护、电力分配管理、安防系统维护
* 自动V.O.P测试
- mTDR010系列的自动V.O.P（传播速度）测试功能使对各种型号的
电缆的高效测试变得可能。他可以自动获得电缆V.O.P以使没有经
验的技术员也可以进行标准化的测试。附加的20个储存空间可以
用来储存自定义各种其他可能的V.O.P设置，使技术员可以经常对
工作中的各种电缆的V.O.P进行储存。
- V.O.P（传播速度）：可以从1.0%到99.9%
- mTDR010自动V.O.P测试功能对各种电缆进行测试它也可以自动从
电缆中获得电缆的V.O.P，它的这种功能使那些没有经验的技术员
也能随时进行标准化的测试。
- mTDR010还提供了20个存储空间，是操作人员可以自行存储电缆的
V.O.P。
- 测试电缆的长度不得小于10m。
* 规格
- 除了特殊规定外，本规范所涉及到的温度都是20摄氏度
- 操作温度：0~60摄氏度
- 仓储温度：-20~70摄氏度
- 湿度：<85%
- 机械参数：
尺寸：H:235mm x W:100mm x D:44mm
重量：大约450克
可以在室外、室内使用
- 附件
——标准件
用户手册
皮剪
4节5号电池
软护套一个
- 选件
本型号没有选件
* 电缆长度测量
- 最大量程可达3000m
- 1%步进零调整
- 电缆长度测量功能
- 正常情况下的线缆总长
- 有短路情况下的线缆长度
- 无短路情况下的线缆长度
- 断路情况下的线缆长度
