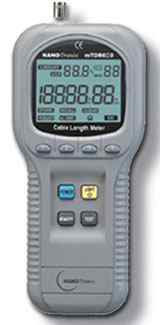

NANO TDR 网络电缆测试仪     型号:mTDR020



* 产品简介

mTDR020是进行LAN和电缆网络管理的工具。它包含了mTDR020测试电缆的优点和那些可以使技术员更好解决LAN安装众所遇到问题的优点。Nanotronic的mTDR020向技术人员提供了简单、实用的测试工具来确定故障点和各种电缆的全程长度,包括铜轴绞线,同轴电缆,5/6类宽带线,测量范围从5m到600m,最小分辨率为5cm。
mTDR020可以用来测试任何至少包括2种互相绝缘金属的电缆,其中一个必须是电缆的护套,mTDR020内部有电阻匹配功能,可以测试25欧姆、50欧姆、75欧姆、100欧姆、125欧姆或150欧姆的电缆,这意味着它可以测试电力、电话、CATV和宽带电缆。
mTDR020主要是设计来用作加快网路的测试速度。mTDR020可以快速的测试LAN电缆,验证各种绞线故障:包括短路、断路、交叉、分割和反向。
数字显示直接显示这5种错误。
mTDR020外套是一层高密度的丙烯腈-丁二烯-苯乙烯材料,具有高度的防水性和防尘性。
我们还向您提供一个软外套和一个电缆夹具,mTDR020的电源是安装在底部的4节5号电池


* 特点

- 高分辨率和高精度
  分辨率:5cm
  精度:读数的±1% +10cm
- 大范围电缆测试时可自动控制调节
- 自动调节量程
- 自动调零
- 自动调节灵敏度
- 输出阻抗控制
- 高亮度(七段显示)LCD
- 菜单简单
- 电缆长度测试
- 内置39种标准电缆型号
- 具有20个附加空间可以进行V.O.P设置
- 高效电源管理
- 测试LAN电线的断路、短路、交叉、分割和反向配对。
- 可设置声调发生器
- 自由电感探头
- 过载电压保护:当线压超过6.5V的时候,会发出报警声以及会显
                示"OUCH"警告信息


* 应用

- mTDR020起初是为了电缆批发商、零售商、制造商、电工、电缆和
  警报安装等人员需要测试各种电缆长度以及断路和短路而设计。
  它可以测试线盘上、墙壁中、地底下的电缆的短路和断路点的距
  离。
- 应用范围:
  电话网络维护、CATV网络维护、电力分配管理、安防系统维护


* 自动V.O.P测试

- mTDR系列的自动V.O.P(传播速度)测试功能使对各种型号的电缆
  的高效测试变得可能。他可以自动获得电缆V.O.P以使没有经验的
  技术员也可以进行标准化的测试。附加的20个储存空间可以用来
  储存自定义各种其他可能的V.O.P设置,使技术员可以经常对工作
  中的各种电缆的V.O.P进行储存。


* 电缆长度测试

- 测试LAN电线的断路、短路、交叉、分割和反向配对,针对以上每
  个特性测出相应的精确长度并定位。
- 最大量程可达600m


* 规格

- 除了特殊规定外,本规范所涉及到的温度都是20摄氏度
- 温度
  操作温度:0~60摄氏度
  仓储温度:-20~70摄氏度
- 湿度:<85%
- 尺寸:
  H:235mm x W:100mm x D:44mm
- 重量:
  大约450克
- 附件
  ——标准件
  用户手册
  皮剪
  4节5号电池
  软护套一个
  BNC接RJ45适配器
  声调发电器的电感探头
- 选件
  RJ45接BNC
