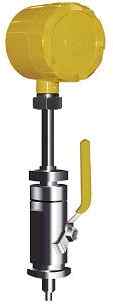

(插入式)热式气体流量开关   型号:NSD-3



概述与特点

NSD-3插入式气体流量开关专门为大口径管道使用面设计。一般口径大于Φ200mm。

技术性能
 ◆ 传感器:热式传感器
 ◆ 过程联结:3/4” NPT 螺纹
 ◆ 插入探杆长:
    L=300 适合不带球阀,管路直径在Φ300以内
    L=400 适合管路直径在Φ300以内,可带球阀
    L=500 适合管路直径在Φ800以内,可带球阀
    L=600 适合管路直径在Φ2000以内,可带球阀
 ◆ 传感器材质:不锈钢1Cr18Ni9Ti;
               其他规格特殊定货
 ◆ 温度范围:<100℃
             <120℃
             <200℃
 ◆ 电子部件使用温度范围:-20—80℃
 ◆ 工作压力:<1Mpa
 ◆ 反应时间:2~10秒
  ◆ 输出:一个报警点单SPDT开关
          一个报警点双SPDT开关
          上下限控制:SPDT开关
          5A/220VAC,5A/24VDC
 ◆ 供电电源:24VDC或220VAC
 ◆ 量程:<60m/s
 ◆ 精度:5%
 ◆ 重复性:±0.2%
 ◆ 开关点设定:根据用户要求出厂时厂家
          设定或用户自己数字式键入设定
 ◆ 防爆:ExdⅡBT4
 ◆ 防护等级:IP65
 ◆ 模拟量输出:特殊定律
 ◆ 外壳:铝质热喷涂

  选型指南

型号 标记 过程联结 测量杆长度 使用温度 开关数量 供电 防爆
NSD-3 N 3/4” NPT
M 非标
3   300
4 400
5 500
6 600
10   100
12 120
20 200
  一个SPDT
两个SPDT
D   24VDC
A 220VAC
Ex   防爆
量程 直接书写口径及流量范围和报警点
