降雨量传感器       型号:LN024





构造原理

该传感器也是用来自动测量降水量的仪器,主要由承水器、过滤漏斗、翻斗、干簧管、底座和专用量杯等组成。降水通过承水器,再通过一个过滤斗流入翻斗里,当翻斗流入一定量的雨水后,翻斗翻转,倒空斗里的水,翻斗的另一个斗又开始接水,翻斗的每次翻转动作通过干簧管转成脉冲信号(1脉冲为0.1mm)传输到采集系统。仪器测量范围0-4mm/min。

安装与调整

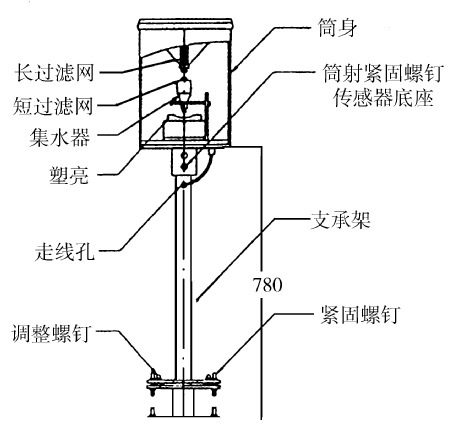

单翻斗雨量传感器应安装在观侧场内预制水泥座上(右图)筒口离地70cm高,保持筒口水平。

安装与检查

先将承水器外筒安在观测场内,底盘用三个螺钉固定在混凝土底座或木桩上,要求安装牢固、器口水平。感应器安在外筒内,注意当上翻斗处于水平位置时,漏斗进水口应对准其中间隔板。最后将电缆线与室内仪器联接,电缆线不能架空,必须走电缆沟(管)。

安装完毕,将清水徐徐注入感应器漏斗,随时观察计数翻斗翻动过程,有无不发信号或多发信号现象。检查室内仪器上是否采集到数据。最后注入定量水(60-70mm),如无不发信号或多发信号的现象,且室内仪器的数据与注入水量相符合,说明仪器正常,否则须检修调节
