投入式液位变送器       型号:HT87




概   述
    HT87系列液位变送器是我公司引进国外先进技术、进口关键部件组装生产的一种投入式液位测量仪表。该产品已于一九八九年通过国家级产品鉴定和防爆鉴定,一九九二年通过国家海军装备系统部船用鉴定验收,并被选定为海军军舰液位专用产品,为控制舰船航态及时提供可靠的依据。目前该产品已形成批量生产,其技术先进、结构独特、适用面广可广泛应用于船舶、油罐、石油、化工、电力、冶金等行业。

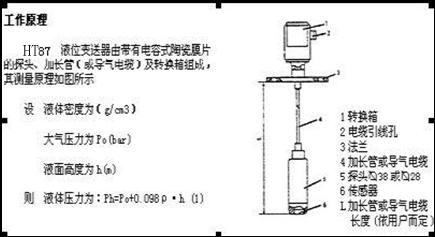

如(1)式所示,若大气压Po发生变化,陶瓷膜片就会受到宛如液位变动一样的影响,为了消除大气压变化引起的误差,变送器采用导气管将大气压Po引入陶瓷膜片一侧(上侧),从而使陶瓷膜片上所承受的总压力Ph为:
Ph=0.098ρh (2)
如(2)式所示,Ph只与液体的密度和高度有关,若液体密度ρ一定,Ph与h成正比,只要测出Ph便可知道液体的深度。

技术参数
●测量范围 0-200m
●输出信号 4-20mA(二线制)0-20mA(三线制)
●精度 ±0.2%FS,±0.5%FS
●供电电源 24VDC±5%
●滞后 优于0.01%FS
●供电电源 24VDC±5%
●稳定性 优于每年0.1%FS
●死区 <0.1%S
●环境温度影响 每10℃<0.1%FS
●耐工作振动 承受频率5——60HZ、2.5±0.25mm、加速度g三方向历时二小时的振动,且对精度无影响
●介质温度 -20-+80℃
●介质温度影响 每10℃<0.1%FS
●防护等级 IP65
●防爆等级 ia IIbT6

ET87投入式液位变送器

概   述
    ET87系列液位变送器是我公司引进国外先进技术、进口关键部件组装生产的一种投入式液位测量仪表。该产品已于一九八九年通过国家级产品鉴定和防爆鉴定,一九九二年通过国家海军装备系统部船用鉴定验收,并被选定为海军军舰液位专用产品,为控制舰船航态及时提供可靠的依据。目前该产品已形成批量生产,其技术先进、结构独特、适用面广可广泛应用于船舶、油罐、石油、化工、电力、冶金等行业。


如(1)式所示,若大气压Po发生变化,陶瓷膜片就会受到宛如液位变动一样的影响,为了消除大气压变化引起的误差,变送器采用导气管将大气压Po引入陶瓷膜片一侧(上侧),从而使陶瓷膜片上所承受的总压力Ph为:
Ph=0.098ρh (2)
如(2)式所示,Ph只与液体的密度和高度有关,若液体密度ρ一定,Ph与h成正比,只要测出Ph便可知道液体的深度。

技术参数

●测量范围 0-200m
●输出信号 4-20mA(二线制)0-20mA(三线制)
●精度 ±0.2%FS,±0.5%FS
●供电电源 24VDC±5%
●滞后 优于0.01%FS
●供电电源 24VDC±5%
●稳定性 优于每年0.1%FS
●死区 <0.1%S
●环境温度影响 每10℃<0.1%FS
●耐工作振动 承受频率5——60HZ、2.5±0.25mm、加速度g三方向历时二小时的振动,且对精度无影响
●介质温度 -20-+80℃
●介质温度影响 每10℃<0.1%FS
●防护等级 IP65
●防爆等级 ia IIbT6



调   试
零点、满量程调整

零点、满量程调整是通过连接在电路中一个标准电流表(精度0.05%)来实现的,其具体步骤如下:
    1

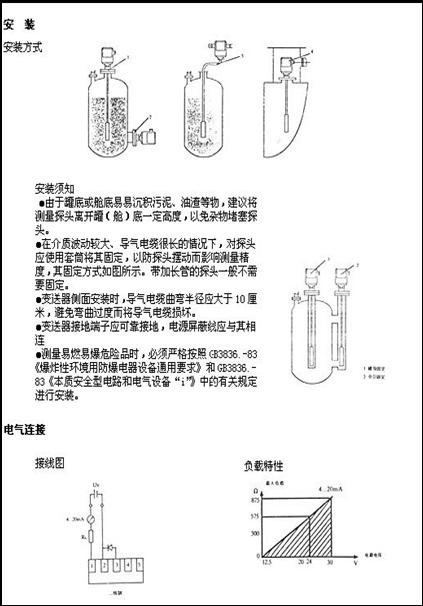

、按照系统接线图将线接好,打开电源
    2
、液位变送器在不加压的情况下(或容器放空时)进行零位调整。旋转电位器Z,使标准电流表指示至零位电流(4mA0mA)。零点调整范围为±5%
    3
、根据用户实际使用情况,利用下式:
        Ph0.098ρ·h
  计算出Ph利用标准压力源给变送器加压至Ph,旋转满量程电位器S,使标准电流表指示至满量程电流(20mA)或者在容器盛满时(液位h),旋转S电位器,标准表显示至20mA。满量程调整范围为40%-100%
