石油液化气专用磁翻柱液位计 型号：UHZ-517T14
概述：
UHZ-517系列磁翻柱液位计是公司引进吸收国外同类产品，并加以提高研制生产的产品。系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区，显示醒目，读数直观，且测量范围大，配上液位报警、控制开关，可实现液位或界位的上、下限报警和控制，配上LB型液位变送器，可将液位、界位信号转换成二线制4～20mADC标准信号，实现远距离检测、指示、记录与控制。系列产品广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
结构原理：
液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示.
适用范围：

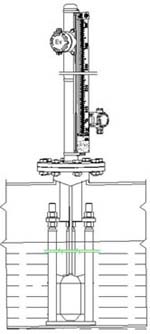

UHZ—517T14石油液化气型顶装式磁性翻柱液位计适合于各种地下储罐及侧面不宜开口的容器的液位测量，产品可以做到高密封、防泄漏，由于液体介质与指示器完全隔离，测量液位非常安全、可靠、耐用。仪表可现场显示液位高度，配上液位报警、控制开关，可实现液位的上、下限报警和控制，配上LB型液位变送器，可将液位信号转换成二线制4～20mADC标准信号输出，实现远距离检测、指示、记录与控制。
由于结构上的原因，液位计在测量时存在一定的盲区值N，对于不同的介质密度，盲区值也不一样。本厂仪表出厂时，标尺刻度零位已迁移到实际值。
根据测量应用不同，系列产品可有不同型式：
该产品适用于压力容器中易汽化介质的液体测量，尤其适合埋地罐液化气介质的液位测量。可现场显示，输出二线制4~20mA电流信号，也可附加高低液位防爆报警开关。由于测量浮子采用三组纯钛浮球组合和独特的导轨形式，产品性能稳定可靠，实用性强，目前在LPG加气站广泛使用。
技术参数：
测量范围：最大 3000mm
工作压力：≤4.0
工作温度：-20～100℃
精确度：±10mm
环境振动：频率≤25Hz 振幅≤0.5mm
跟随速度：≤0.08m/s
介质粘度：≤0.4Pa.S
介质密度：0.4～1.2g/cm3
过程连接：
UHZ-517T14：DN150 PN2.5或PN4.0凸面
法兰标准：HG20592～20635-97其它法兰标准请用户注明。
可选项：
|
L |
排污阀 |
|
口 |
液位开关 |
|
R |
4～20mA二线制变送器 |
|
D |
隔爆型：dIIBT4 |
|
E |
本安型：ibIICT4 |
|
F |
配隔离安全栅 |
|
A |
XGTH-510(竖式)显示调节报警仪 |
|
B |
XGTA一810(横式)显示调节报警仪 |
|
J3 |
真空夹套 |
|
一口 |
测量范围(mm) |
|
一口 |
介质密度(g／cm3) |
|
一口 |
工作压力(MPa) |
产品使用：
使用注意
1. 产品出厂时已装配完整，用户收到产品后将产品直接装上即可。
2. 液位计安装完毕后，需用磁钢进行校正，对磁翻柱导引一次，使零位以下显示红色，零位以上显示白色。校正磁钢出厂时配套。
3. 由于产品结构原因，测量时底端有一测量盲区，产品加工时已按实际液位对面板刻度进行迁移。如配远传变送器，变送输出4mA对应刻度低限，可在DCS或二次仪表中进行迁移。
4. 配套仪表及附件详细内容具体见相应仪表附件说明书。
维护
液位计筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。
