振动校验台    型号:VRS5000

注意事项:

非常感谢您选用VRS5000型便携式振动校验台
为了使您能更好的了解仪器性能和正确使用本振动台,请注意以下几项内容:
1. 使用前必须仔细阅读本说明书。
2. 为防止振动台振动过大,损坏振动台,在接通电源前,必须将“增益调节”旋钮按逆时针方向调到最小。
3. 在做校验时,一定要使振动台安放平稳。
4. 在校验传感器过程中,在改变振动频率前,一定要先将“增益调节”旋钮按逆时针方向调到最小。
5. 在校验振动速度传感器时,一定要注意传感器的安装使用方向,将振动台放置方向同传感器安装方向相一致,否则校验错误。
6. 在校验过程中装拆传感器时关掉电源。
7. 在使用过程中,如遇到任何技术问题,请速与我们联系。

一.概述:
VRS5000型便携式振动校验台是目前国内性能最好的振动传感器、振动监测保护仪的校验工具。
它可校准各种类型的振动传感器,如压电式加速度计、磁电式振动速度传感器、电涡流式振动位移传感器。在工业现场还可以对由以上传感器组成的各种振动监测保护系统及报警值设置进行校验。
VRS5000型便携式振动校验台是由单片机信号源、功率放大器、悬浮振动系统、标准传感器、单片机测量与显示系统组成,可用于工业现场或实验室。
振动标准值直接显示在面板上,可选择位移、速度、加速度。振动台可垂直,水平两个方向使用。便于垂直型或水平型振动速度传感器的校准。
本振动台的特点是推力大,标定国内最大重量的传感器位移振幅可以达到 600um以上。

① 振动幅值显示窗
显示振动台的振动幅值。

② 功能选择旋钮
可选择测量振动的加速度、速度、位移。

③ “增益调节”旋钮
可改变振动值的大小 (注:通电前将此旋钮按逆时针调到最小)。

④ 电涡流传感器支架固定螺孔 (内藏有微调电位器旋钮, 不可随意调节 )
在动态校准电涡流位移传感器时用 M5 长螺栓将涡流传感器支架固定在台面上。

⑤ -24V电源输出
为前置器供电 ,Q9插座。

⑥ 频率调节按键组
a. 频率增加键 按动增加键频率增加一次。
b. 频率步进转换键。 (开机时默认为步幅为1Hz)
c. 频率减小键 按动减小键频率减小一次。
当进行频率调节时,按动步进转换键,可使频率增加键 (或减小键)变化步幅为1Hz或10Hz。

⑦ 传感器安装台面
安装被校准的传感器。

⑧ 电源开关
振动台电源开关。

二.技术指标:

可调振动频率范围: 20Hz~200Hz
频率精度:±0.05Hz
幅值显示精度: 加速度:3%
速度: 3%
位移: 3%
最大 位移:2mm ( ± 1mm )
最大 速度 : 200mm/s
最大加速度 : 200mm/s 2 (20g)
最大负荷量:1000g
外形尺寸: 29(长)×20(宽)×29(高)cm
重量:约9kg
环境温度:10 。 C~50 。 C
环境湿度:95%

三.使用方法及安装:
1) 打开机箱上盖,并确认交流电源为220V50Hz。连接好电源线。
2) 将“增益调节”旋钮逆时针调到最小位置,以确保悬浮振动系统无信号输入。
3) 选择所带的配件将被校验的传感器固定在台面上。
4) 打开电源开关,按动频率调节按钮设置频率为所需值。慢慢顺时针旋转“增益调节”旋钮,使振动系统产生振动,此时振动的标准值由数字显示部分读出。

四.各种传感器的校验方法:

1. 磁电式速度传感器的校准:

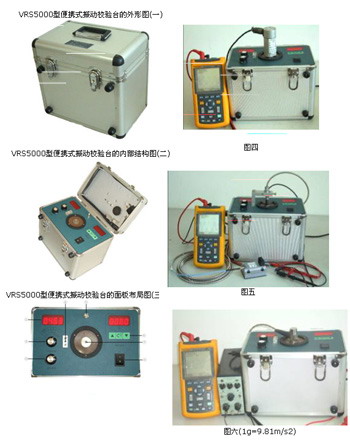

将被校准的速度传感器通过所带的M5/M8(或M5/M10×1.5)转接螺钉与振动台面连接好,并通过导线与交流数字电压表连接。如图四所示。
将功能选择开关放在速度档位置。将“增益调节”旋钮逆时针调到最小位置,打开电源开关,按动频率调节按钮设置频率为所需值,调节“增益调节”旋钮,使校验台的数字显示为需要的数值,读取被校传感器的数值。

校准振动速度传感器灵敏度误差计算:
            V读-V标
误差=──────────×100%
              V标
例:调节“增益调节”旋钮,使振动显示值为10.0mm/s,读取传感器输出电压V读=202mV
(传感器灵敏度为20mV/mm/s)
则        202-20×10
误差=──────────×100% =+1%
           20×10
(一般振动速度传感器灵敏度误差为±5%)
2. 电涡流传感器的校准:
将电涡流传感器探头与所带的测试台面、固定支架、传感器固定套管依次安装好,并将-24V的供电通过Q9的高频头电缆线送给前置器。如图五所示。
将功能选择开关放在位移档位置。将“增益调节”旋钮逆时针调到最小位置,打开电源开关,调整电涡流传感器的间隙电压使之为线性中点电压(-10V左右),按动频率调节按钮设置频率为所需值,缓慢调节“增益调节”旋钮,使校验台的振动系统工作,并由数字表显示其振动的标准位移值。

校准电涡流振动位移传感器灵敏度误差计算:
         V读-V标
误差=─────────×100%
           V标
例:调节“增益调节”旋钮,使振动显示值为100um(0.1mm),读取前置器输出电压V读=289mV
(传感器灵敏度为8V/mm)
则   289-8×0.1/2.828×1000           289-283
误差=────────────×100% =──────=+2.1%
      8×0.1/2.828×1000                283
(一般电涡流位移传感器灵敏度误差为±5%)
3. 压电式加速度传感器的校准:
将被校准的压电式加速度传感器通过所带的M5连接螺钉与振动台面连接好,通过低噪声电缆与所接电荷放大器连接,并用交流数字电压表读取数值。如图六所示。
将功能选择开关置于加速度档位置,将“增益调节”旋钮逆时针调到最小位置,打开电源开关并按动频率调节按钮设置频率为所需值,调节“增益调节”旋钮,使校验台的数字显示为需要的数值,读取被校传感器的数值。

五.注意事项及约定:
1) 便携式振动校验台在通电使用前应将增益调节电位器逆时针调到最小的位置。
2) 功能选择开关置于需要的位置。
3) 认清输入的交流电压为220V50Hz无误后方可接入。
4) 被校的传感器用所带的附件与振动系统台面连接好,通电,按动频率调节按钮设置频率为所需值,即可进行校准测量。
约定: M5 螺 钉——与压电式加速度传感器配用
M5/M8螺 钉——与磁电式速度传感器配用
M5/M10×1.5螺钉——与磁电式速度传感器配用
其它为电涡流传感器使用
5) 便携式振动校验台测量参数定义如下
加速度(m/s2) 峰值(P)
速度(mm/s) 有效值(RMS)
位移(um) 峰峰值(P-P)
6) 其它仪器的使用请参阅所使用仪器的说明书。
在您使用VRS5000型便携式振动校验台的过程时,如有什么问题请及时与我们联系。

六.振动台检定:
该振动校验台执行国家标准:JJG298-95中频标准振动台(比较法)
国家标准规定振动台检定周期为一年。也可视使用情况适当缩短。
检定送各省市国家计量单位或电力科学研究院。
在送检标定时,在加速度档标定中,如出现较大误差时(大于3%时)可通过调节台面上的涡流传感器安装支架M5螺孔内的电位器旋钮来减小误差。注:只能在标定时进行调节,不可随意调节。

七.振动台附件:
VRS5000型振动台: 1台
说明书 : 1份
合格证 : 1份
M5/M8螺钉: 1个
M5/M10螺钉: 1个
M5螺钉: 1个
45#钢测试盘: 1个
电源线 : 1根
涡流传感器支架 : 1套
支架 1个
长 M5螺钉2个
M4螺钉2个
套管 2个
