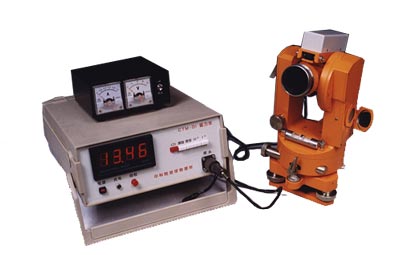

磁力仪 型号:CTM-DI
CTM-DI磁力仪是一种具有世界先进水平的国产地磁测量仪器. 它可以精确地测定地磁偏角D和地磁倾角I,并可在地磁台站和野外兼用.不但是当前世界上观测D、I仪器中观测精度最高的仪器之一,而且具有性能稳定、操作简便、用途广泛、易于携带等特点.同时一机多用,即不但可以精确地测定地磁偏角D,也可以精确测定地磁倾角I,与核旋仪测地磁总强度F配合使用,是很理想的地磁矢量观测组合.而且,也可以作普通经纬仪使用,用以观测方位角、经纬度等,改变了地磁观测需同时配备一台经纬仪的传统作法.也取代了传统的那种精度较低而且麻烦费事的地磁测量方法.
CTM-DI磁力仪是由无磁经纬仪和磁通门检测系统两大部分构成. 无磁经纬仪是高度“无磁“的,足以保证D和I的观测精度,这也是它与普通经纬仪的本质区别. 磁通门检测系统是一具有高灵敏度和高稳定度的电子检测系统,其传感器安置在无磁经纬仪的望远镜之上,经磁通门检测系统的数字表盘显示,通过无磁经纬仪高精度的测角系统,按一定观测程序,可以精确地测定地磁偏角D和地磁倾角I.
CTM-DI磁力仪是一种质量性能良好的仪器.仪器出厂前要经过精心的校正和严格的检验与考核.目前已在我国主要地磁台站和野外工作中投入使用,反映很好.
我国是世界上唯一能够生产DI磁力仪整机的国家. CTM-DI磁力仪在主要性能方面,已经达到世界先进水平.价格则较国外同类仪器明显低廉.目前该仪器已可批量生产.
CTM-DI磁力仪的研制单位是中国科学院原地球物理研究所(现中国科学院地质与地球物理研究所)
CTM-DI磁力仪主要技术指标
1. 基线值观测标准偏差：σDB≤±0.10′，σIB≤±0.10′；
2. 观测准确度：ΔD≤0.20′，ΔI≤0.20′；
3. 换向差：ΔD、ΔI＜10′；
4. 三方位基线值与平均值的最大差值：ΔD、ΔI≤0.20′；
5. 无磁经纬仪一测回水平方向标准偏差（室内）：≤±4″；
6. 整机磁化率显示（安装探头前）：≤2×10-6；
7. 零场偏移：±1nT；
8. 零场偏移的温度系数：0.01nT/ ℃；
9. 系统噪声：＜0.2nT（pp）；
10. 最大分辨率：0.1nT；
11. 动态范围： 两档 ×10 ±1999 nT
×1 ±199.9 nT 有过量程保护；
12. 显示器至传感器最小安全距离：2.0m；
13. 电源：交直流两用，DC12V；AC220V；
14. 工作温度范围：－10 ℃ -＋40℃。
注：
1. 上述指标中的第八项为参考指标，但在工作温度范围内温度系数的影响不低于原有样机水平。
2. 经纬仪标准配置附件：校正针2支，螺丝刀1支，软毛刷1支，绒布1块，干燥剂1袋，仪器袋1个，物
镜盖1个。
