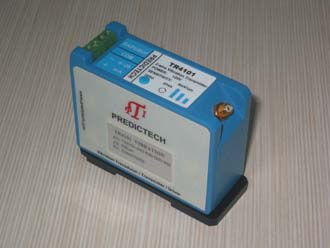

双线轴位置变送表 TR4102
技术指标
电气指标：
外接DCS、PLC双线接口电源：
16 －30VDC。
外接探头：
8mm涡流传感器。
包括：TM0180、TM0105或3300，7200涡流传感器系列。
缓冲输出（GAP V，BUF OUT）：
原始信号的输出。
灵敏度：8.0 mV/um (200mV/mil) （非校验）；
建议探头安装间隙电压：10.0+/-0.25V
输出阻抗：1,000Ω。
最大输出距离：2米。
轴位置输出：
4－20mA（无源，双线变送器形式）。
0.25－2.25mm
最大负载电阻：
50×(Vs-16)。
Vs为电源供电电压。
系统自检：
自检通过（OK）：输出4-20mA；
自检有问题（NOT OK）：< 3.75mA。
物理指标
尺寸：高：75mm，其它尺寸见附图；
重量：1000克。
环境：
温度：-350C到+700C；
贮存：-400C到+1000C；
湿度： 95％非凝固。
要求将TM变送表安装于箱体中。
订货指南：
标准配置：
双线轴位置变送表：
TR4102－E00－G00－S00
建议8mm涡流传感器系统：
TM0180－A07－B00－C05－D10
TM0181－A40－B00－C00
TR4102订货选项
TR4102－EXX－FXX－GXX－SXX
EXX：外接探头系统
E00*：TM0180，5m电缆
E01：TM0180，9m电缆
E02：3300，5m电缆，8mm探头
E03：3300，9m电缆，8mm探头
E04：7200，5m电缆，8mm探头
E05：7200，9m电缆，8mm探头
E06：TM0105，5m电缆
E07：TM0105，9m电缆
GXX：安装
G00*：导轨安装
G01： 底板安装
SXX：防爆认证
S00*：无防爆认证
S01：防爆认证 Ex iaIICT4
*：系统选项的缺省值，建议采用。
TR4102配件
TR4102必须配置涡流探头、延长电缆，形成系统。
TM01XX：涡流传感器系统。
TM0302：NEMA箱体。可以容纳4只TR表。
TM0306：NEMA箱体。可以容纳10只TR表。
TM0403：防爆隔离栅。
TM0312：防爆箱体。可以容纳4只TR表。
TM0314：防爆箱体。可以容纳10只TR表
