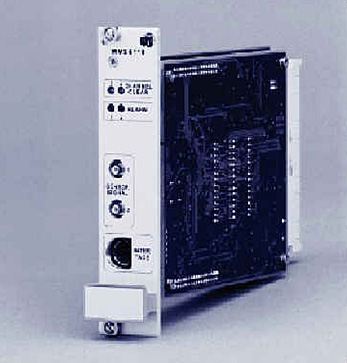

双通道轴偏心测量模块 型号:MMS6220
特色:
双通道轴偏心测量模块，监测轴的偏心
内置微处理器
可在运行中更换，可单独使用，冗余电源输入
扩展的自检功能，内置传感器自检功能，口令保护操作级
适用各种类型的涡流传感器
RS232/485端口用于现场组态及通讯，可读出测量值
内置线性化处理器
记录和存储最近一次起/停机的测量数据
应用：
双通道轴偏心测量模块 MMS6220使用涡流传感器测量相对径向轴偏心信号，实现以下测量功能：
－ 偏心峰峰值
－ 传感器与被测物之间最大/最小距离。
这种模块的测量可以和其它模块的测量一起组成涡轮机械保护系统, 以及作为输入提供给分析诊断系统、现场总线系统、分散控制系统、电厂/主计算机、网络如：WAN/LAN网、以太网。对于蒸汽机、燃汽机、水轮机、压缩机、风扇、离心机以及其它涡轮机械。使用本系统可提高使用效率、运行安全性和延长机械使用寿命。
通过便携机（连接模块前面板RS232端口）可以对模块的运行方式进行组态或调整，还可以读出和显示测量值以及最近一次的起机或停机的数据。
技术参数：
传感器输入：
两个独立的涡流传感器输入，与电源输入之间电隔离。
传感器应满足以下规格要求：
输入阻抗： > 100 kΩ
输入电压范围： -1 … -23 V dc
输入频率范围：自动低通跟踪，0.017…70 Hz ( 1.02…4200 rpm )。
当f > 70Hz时，自动采用时间控制采样模式。
测量范围： 400…8000 mVpp，可用组态软件连续调整。
传感器供电：
每个通道一个独立带缓冲的传感器供电，与系统电压及供电电源之间
电隔离，开路和短路保护。
额定电压：-26.7 V dc
额定电流： 20mA/最大35mA
控制输入：
两个通道共用的逻辑二进制输入，控制光耦输出是否导通，用于通道或模块禁止。
在起/停机时可通过一个1.000…4.999 的因子扩展测量范围，以改变报警值，24V逻辑。
输入阻抗 ：> 30 kΩ
键相脉冲输入：
每转一个脉冲，用于系统控制，24V 逻辑。
输入阻抗： > 30 kΩ
脉冲持续时间：最小10微秒。
测量模式：
利用外接便携机通过模块前面板上的RS232端口，或通过RS485通讯总线对每个通道分别组态。测量模块可在运行期间变更组态（模块功能中断大约60秒，60秒后报警输出恢复）。
通道独立使用时的测量模式：
－ 偏心峰峰值
－ 传感器与被测物之间最大/最小距离。
限值检测：
每个通道有两个报警值可调（对于间隙测量每通道有四个报警值）。报警可以被通道正常/电路故障功能或一个外部输入闭锁。
每次下载新的组态后，报警将被阻断60秒。
可调整范围： 满量程的5%…100%
分辨率和重复率： 满量程的1‰
延时时间： 1－2－3－4－5－6秒可选
开关特性： 在信号递增时有效
开关迟滞： 满量程的5%，可调（只在信号值下降时有效）
输出： 光耦输出，通过模块后面的端子输出。
模块/传感器检测：
模块有通道正常/电路故障检测系统；内部的模块监测电路可以不间断地监测下列情况：
传感器信号在预置范围内。
传感器与模块之间的连接电缆"OK"（没有短路或断路）。
系统供电电压在预置范围内。
组态和参数设置的正确性。
内部温度不过载。
系统看门狗。
当传感器从"故障"状态转到"OK"状态，或在更换模块后，模块有15秒的延时时间。
"通道正常"状态可以由模块前面板的绿色发光二极管显示：在通道故障时，发光二极管熄灭；在延时期间，发光二极管闪烁。
通道的状况也能以一个二进制的数输出，每个通道一个。
Umax=35 V dc ； Imax=200 mA
通道故障的原因可以通过通讯总线读出，使维护人员及时处理问题。
模块后部的测量信号输出:
后部为端子连接器：48芯，参照DIN 41612。
RS485通讯接口
两个独立的电压输出：
每个通道一个0…+10 V输出，开路和短路保护。
负载阻抗：> 10 kΩ 。
两个独立的电流输出：
每个通道一个0/4…20mA输出，与选择的工作模式成正比；
可组态，开路和短路保护。
允许负载：< 500 Ω
精度：满量程的±1%
时间常数：0…10秒；设定步长为1秒，每个通道独立设置
两个独立的电压输出：
每个通道一个0…10 V dc（NGL）输出，与信号的直流分量成正比；
开路和短路保护。
允许负载：> 10 kΩ
精度：满量程的±1% 。
模块前面板上的参数:
两个独立的电压输出：
通过SMB接口可以得到传感器输入信号，每个通道一个。
范围：-1…-24V
负载：> 100 kΩ
频率范围：0…70 Hz 。
两个绿色发光二极管：
分别指示通道1/通道2的"通道正常"状态。
四个红色发光二极管：
分别指示通道1/通道2的"报警"和"危险"。
一个用于组态的RS232通讯接口。
注意： 按标识拔出和插入模块。
电源要求:
两路电源输入，内部通过二级管使其相互隔离。
供电电压：18…24…31.2 V dc（参照 IEC 654－2级 d.c.4）
功率消耗：最大6W （24V时，最大电流250mA）
如果是其它类型的供电系统，可以按需要订相应的供电电源。
