涡流传感器 型号:PR 642./.. 系列式传感器
特色:
用于静态和动态位移量的非接触式测量。例如：
轴向和径向轴位移
轴偏心
轴振动
轴瓦的磨损
油膜厚度
裂纹检测
多种型号满足各种工业要求 符合多种国际通用标准，例如： API 670、DIN 45670、ISO 10817-1 可在需要防爆的环境中使用，防爆等级可达到 Eex ib IIC T6/T4 广泛应用于汽轮机监测保护系统MMS 3000 和 MMS 6000 之中
应用：
涡流传感器被广泛应用于各种工业领域及实验室。它具有体积小，可靠性高，非接触测量等优点，适用于各种涡轮机械，可测量例如轴振动和轴位移等物理量。epro 公司给客户提供多种型号的涡流传感器，能满足各种测量方案。可测量下列物理量:- 旋转部分和固定部分之间的间隙- 轴的振动和偏心- 轴弯曲- 轴的径向及轴向位移- 轴瓦的磨损- 油膜的厚度- 轴与轴承的相对热膨胀- 轴承的热膨胀- 阀门位置传感器的制造及使用符合多种国际通用标准，例如： API 670、DIN 45670 和 ISO 10817-1。在加装安全栅后，传感器和前置器也可以在需要防爆的环境下工作，符合相关的欧洲标准 EN 50014/50020 。
工作原理：

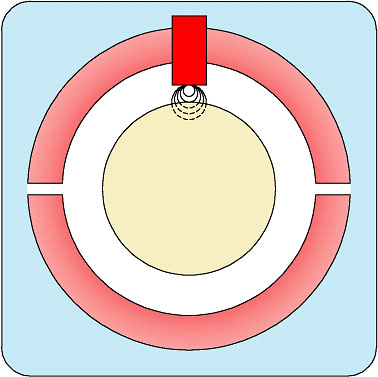

涡流传感器与前置器形成一个振荡器，振幅随着传感器探头与金属被测物的接近而衰减，衰减的幅度与传感器和被测物之间的距离成正比。 出厂前已经使用校准材料42CrMo4对传感器与前置器成套地进行了线性校准，因此安装时不需要再做校准。用户只需要调整传感器和测量面之间的气隙，直至从前置器的输出得到所需信号。
传感器型号：
为了满足各种测量需要和环境要求， epro 公司提供多种型号及配置的涡流传感器供用户选择。传感器带有安装螺纹或矩形安装法兰。测量范围为1mm至20mm。螺纹尺寸为Φ6mm、Φ10mm和Φ18mm公制或英制螺纹。根据型号的不同，传感器可有以下选择：
- 不同螺纹长度
- 电缆的末端可选择自锁式防水接头或裸线方式
- 电缆可选择铠装或非铠装
- 1 m电缆处可选择有接头或无接头。
- 适用温度：-35℃-+380℃
技术参数：
|
型号 |
PR6422/… |
PR6423/… |
PR6424/… |
PR6425/… |
PR6426/… | ||||||
| 量程范围 （mm）* |
±0.5 |
±1 |
±1.5 |
±2 |
±3 |
±4 |
±2 |
±4 |
±6 |
±8 |
±10 |
| 灵敏度 （V/mm） |
16 |
8 |
5.33 |
4 |
2.67 |
2 |
4 |
2 |
1.33 |
1 |
0.8 |
|
额定气隙（mm） 到测量范围的中点 |
0.8 |
1.5 |
2 |
3.0 |
4.0 |
5.0 |
3.0 |
5.5 |
7.5 |
9.5 |
11.5 |
|
被测物材料 被测物形状 |
电导体 钢轴、平面、轴上测量盘 | ||||||||||
|
轴上测量盘的高度 轴的直径要求 轴的表面线速度 |
20mm
20mm 0…2500m/s |
25mm
25mm 0…2500m/s |
40mm
80mm 0…2500m/s |
40mm
80mm 0…2500m/s |
60mm
200mm 0…2500m/s | ||||||
|
环境温度 |
| ||||||||||
| 工作温度范围 |
-35℃…+180℃ |
0…+300℃ |
-35℃…+180℃ | ||||||||
| 可承受温度 |
-35℃…+180℃ |
0…+380℃ |
-35℃…+180℃ | ||||||||
| 瞬时最高温度 |
最高到200℃ |
最高400℃ |
最高到200℃ | ||||||||
| 运输和贮藏温度 |
-40℃…+70℃ | ||||||||||
|
螺纹/安装法兰 |
M6×0.51/4″-28 UNF-2A |
M10×13/8″-24 UNF-2A |
M18×1.5 |
M6×0.5 |
安装法兰80×40×8 | ||||||
| 外壳/法兰材料 |
不锈钢 | ||||||||||
| 电缆可承受的最高温度 |
+200℃ |
第1米：+380℃ 加 3米：+200℃ |
+200℃ | ||||||||
| 接头（详见选型列表） |
可选类型：防水紧固LEMO插头；或 不带插头裸线 | ||||||||||
| 耐压性（传感器和电缆） |
2bar |
6.5bar | |||||||||
| 抗振和抗撞击性（25℃） |
60Hz时 5g |
60Hz时4g | |||||||||
校准：交货时，传感器和前置器已经在工厂进行了线性校准。标准校准材料为42CrMo4，参照SAE4140 标准。 如果用户要求，也可以用其它材料进行校准，只是传感器和被测物之间的气隙需在现场调整。室温环境下，传感器和电缆的耐腐蚀性： 防水、防潮、防天然气、防氦气、防油、及防苯等有机物。标准配件：传感器PR6422/…-PR6425/… ：两个紧固螺母；4米连接电缆。传感器PR6426/… ：两个M8×20螺钉（符合标准DIN933-A2）； 两个防滑垫片（符合标准DIN463-A2）
选型：
型号编写为PR642X/XXX-XXX,其中
PR642X/XXX-XXX 代表公制螺纹/英制螺纹
|
|
X |
PR6422/ |
PR6423/ |
PR6424/ |
PR6425/ |
PR6426/ |
| 公制螺纹 |
0 |
M6×0.5 |
M10×1 |
M18×1.5 |
M18×1.5 |
矩形法兰 |
| 英制螺纹 |
1 |
1/4″-28- UNF-2A |
3/8″-24-UNF-2A |
|
|
|
PR642X/XXX-XXX 代表电缆铠装
|
有铠装 |
0 |
| 无铠装 |
1 |
PR642X/XXX-XXX 代表螺纹长度
|
|
X |
PR6422/ |
PR6423/ |
PR6424/ |
PR6425/ |
PR6426/ |
| 传感器头的长度 |
|
5.3mm |
9mm |
13mm |
16mm |
|
| 螺纹长度 |
0 |
20mm |
25mm |
40mm |
35mm |
矩形法兰 |
|
1 |
30mm |
35mm |
50mm |
|
| |
|
2 |
40mm |
45mm |
60mm |
|
| |
|
3 |
50mm |
55mm |
70mm |
|
| |
|
4 |
|
65mm |
80mm |
|
| |
|
5 |
|
75mm |
90mm |
|
| |
|
6 |
|
85mm |
100mm |
|
| |
|
7 |
|
95mm |
110mm |
|
| |
|
8 |
|
105mm |
|
|
| |
|
9 |
|
115mm |
|
|
|
PR642X/XXX-XXX 代表1 米电缆处接头
|
有 |
0 |
|
无 |
1 |
PR642X/XXX-XXX 代表电缆总长度
|
4 m |
0 |
|
5 m |
1 |
|
6 m |
2 |
|
8 m |
3 |
|
10 m |
4 |
PR642X/XXX-XXX 代表电缆末端
|
Lemo CON 插头 |
0 |
|
裸线 |
1 |
注：传感器总长度=螺纹长度+传感器头的长度
如购买 epro公司的传感器, 请从上述选型列表中选择合适的订货号。
如果传感器和前置器 CON 0x1/91 配合使用，可测量程如下：
使用epro传感器的测量范围
|
传感器类型 |
测量范围 |
|
PR6422/..CON.. |
0…± 0.5 mm |
|
PR6423/..CON.. |
0…± 1.0…± 1.5 mm |
|
PR6424/..CON.. |
0…± 2.0…± 3.0…± 4.0 mm |
|
PR6426/..CON.. |
0…± 4.0…± 6.0…± 8.0…± 10.0 mm |
