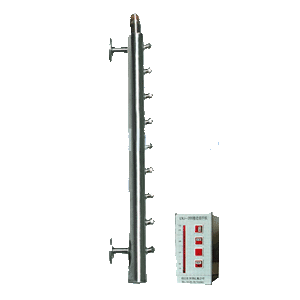

电接点液位指示装置 型号:YW
电接点式液位计技术指标及参数
测量范围：0-0.6m-10m
测量介质温度:-20～260℃
工作压力：0～0.25MPa，0～1.0MPa，，0～4.0MPa三种
测量介质比重：≥0.6g/cm2
测量介质粘度：≤1.25m2/S
使用环境条件：温度-10-55℃，湿度≤85%，无强烈振动
▲ 液位指示仪参数指标
输入信号：可变电阻
显示方式：21线简易光柱±5%F.S
继电器输出触点容量：AC220V 3A
工作条件：环境温度：-10～50℃
相对湿度：≤85%
无强烈振动
电源电压：AC220V 50Hz
功耗：＜3W
仪表外型尺寸：80×160×125mm
表盘开孔尺寸：76×1×152＋1mm
▲ 工作原理
电接点测量筒与被测量液位构成连通器，被测液位发生变化时，测量筒内液位也随之发生变化，当被测量液位与测量筒某一个电极接触，该电极导通，同时输出一个相应信号给配套的液位指示仪，液位指示仪经过一系列信号处理后由光柱显示相对应液位高度。
