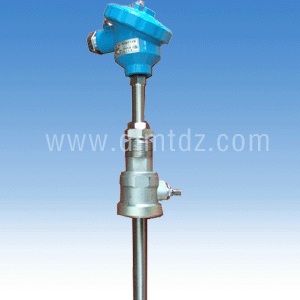

一体化温度变送器是将传感器、变送器集中一体的二线制(或三线制)变送器模式 型号:SWB/SBW
工作原理
温度传感器受温度影响产生电阻或电势效应，经过转换成为一个电压信号，此信号经过运算放大后，送出与量程相对应的4～20 mADC或0～10 mADC信号，（对应1～5VDC或0～5VDC）。
◆ 主要技术性能
1、热电阻测量范围：PT100 –200～600℃
CU50 –50～150℃
2、热电偶测量范围：K分度 0～1200℃ E分度200～800℃
3、测量精度：热电阻 ±0.3% ，热电偶±1%-2%
4、温度漂移：±0.025%/℃.年漂移小于±0.5%
5、温度范围：-10 ～ +70℃
6、供电电压：24VDC±10%
7、负载能力：0-600欧姆，电压变化影响小于0.015%/V
8、环境湿度：小于85%且无腐蚀性介质
◆ 使用注意事项
供电电源应使用仪表电源不得有尖峰. 变送器在通电5分钟后，输出值为最稳定，测量温度最好不要超过量程的70%，更不能超量程。电源线应采用屏蔽线，防止雷击，压线螺母应旋紧，防止水气凝结。
如果电流输出大于20mA或电压输出大于5V，一般为传感器接触不良或断丝；如果低于零点则可能是传感器短路或极性接反。变送器输出不稳定检查与外壳绝缘是否达标。
