涡街流量计 型号:MTDBLU
1、普通型涡街流量计
一、用途特点

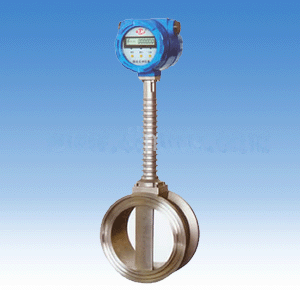

MT-DBLU系列涡街流量变送器，主要用于工业管道介质流体的流量测量，如气体，液体，蒸汽等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度，压力，温度，粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表常数能长期稳定。插入式仪表在管道的插入口安装，球阀则可进行不断流装卸。以便在脏污介质中运行时定期清洗和维修。本仪表采用电应力式传感器，可靠性高，可在-20℃到+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较选进、理想的流量仪表。
试验证明：当两列旋涡之间的距离h和同列两个旋涡之间的距离L满足公式L/h=0.281时非对称旋涡列就能保持稳定状态。当流体雷诺数Re在5000-150000之间范围内时，Sr基本不变，所以当旋涡发生体柱宽d和斯特劳哈尔数Sr为定值时旋涡发生体的频率f与流体的平均流速成正比，即与流量Q成正比而与压力、湿度、密码等参数无关。当旋涡在柱体两侧产生时，传感器受到与流向垂直的交变升力的作用感生信号，升力的变化频率是旋涡频率，传感器将信号送转换器放大整形后得到与流速成线性比例的脉冲信号直接输出或将其转换成4~20mA标准信号输出，流量Q与频率f的关系如下式：
