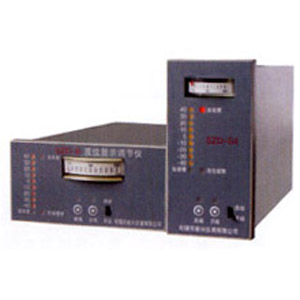

液位调节仪               型号:SZD

概述:
全新结构的SZD—B型单冲量液位调节仪、SZD—S型双冲量液位调节仪是在原SZD—2、SZD—3、SZD—S—3、SZD—S—4等多种型号仪表的基础上,根据客户要求,重新研制、设计,将以上多种仪表统一化、标准化、规范化,便于用户或设计部门选型及使用。本仪表通过切换开关,可自行选择液位输入信号(液位电感线圈输入或0—10mA、4—20mA标准信号输入),亦可自行选择反馈信号(0—10mA、4—20mA或电位器),使之适用范围更广泛。同时,内部线路,结构也作了进一步改进,整体结构及各
部分连线更简单、合理,使仪表工作更加稳定可靠,调整更加方便。
针对用户多次反馈信息,仪表处于自动调节时执行器在全关(或全开)工作状态时,执行器长时间通电引起上午被烧现象,设计了全开(或全关)状态下,自动切断功能以保护执行器,并能自动恢复。
SZD—B型单冲量液位调节仪为P,连续给水调节装置,主要适用于1—35T/h,压力≤2.5Mpa的各种锅炉锅筒水位自动调节。
SZD-S型双冲量液位调节仪为刚连续给水调节装置,主要适用于4~35T/h,压力≤2.5Mpa的各种锅炉锅筒水位自动调节。
调节系统由安装在锅炉上的电感式浮球传感器(简称传感器,型号为UHGG—31A—G)、液位调节仪和安装在锅炉给水管路上的电动调节阀(ZAZ或DKZ、DKJ)三部分组成。SZD—S型双冲量液位调节仪还增加一路蒸汽流量输入信号0—10mA、4—20mA(蒸汽流量仪表由用户自配)。
液位调节仪具有水位高低显示、阀位开度指示,高、低、危低水位极限声光报警及报警信号触点输出,调节阀手动/自动切换。手动时还可以对阀门开度进行远距离控制,同时输出0—10mA液位信号供记录仪使用。也可以将其它传感器(包括压力、温度等)转换成标准信号(0—10mA或4—20mA)送入仪表,进行比例调节。
主要技术参数和规格:
1、适用介质:非腐蚀性液体比重≥0.8
2、工作压力:传感器<2.5Mpa
3、使用温度:传感器<250℃ 仪表0~500C
4、相对温度:<85%
5、工作电压:~220V±15% 50Hz
6、功耗:<10VA
7、液位显示范围:-50~+50mm或±50mm(可调)
8、蒸汽流量输入信号:0~10mA(4~20mA)(开方器输出)
9、阀位反馈信号:0~10mA(4~20mA)(DKZ310或DKJ310) 电位器(ZAZ执行器)
10、液位输出信号:0~10mA(对应液位-50~+50mm或0~100mm) 负载≤1.5K积(对应信号0-10mA)
11、报警触点输出:~220V,5A 开关阀触点输出: ~220V,5A
12,仪表尺寸:80×160×320mm(横式)(盘式安装) 80×160×320mm(竖式)(盘式安装) (塑壳80x160x250mm)
13、开孑L尺寸:76+1×152+1(横式) 152+1×76+1(竖式)
14、传感器发兰距:300±2,350±2,400±2,440+2mm(选用规格)
15、调节发阀通径:Dgl6,Dg20,Dg32,Dg40(选用规格)
16、调节仪重量:<3kg
