多点热电偶   型号:WRN-230D  WRE-230D  WRN-430D  WRE-430D





1、多点热电偶应用

多点热电偶适用于生产现场存在温度梯度不显著,须同时测量多个位置或位置的多处测量。广泛应用于大化肥合成塔、存储罐等装置中。

2、多点热电偶主要技术参数

电气出口:M27X2,NPT3/4

热热响时间: ≤8S

偶丝直径:Φ3

防护等级:IP65

3、多点热电偶型号及规格

测温范围℃ 保护管材料
WRN-230D K 0-1000 2-12 GH3030
0-800 1Ci18Ni9Ni
WRE-230D E 0-600 1Ci18Ni9Ni
WRN-430D K 0-1000 GH3030
0-800 1Ci18Ni9Ni
WRE-430D E 0-600 Ci18Ni9Ni
1) 热电偶I级按协议订货;

2) 保护管其余材质根据协议订货;

3) 外保护管用户应自备

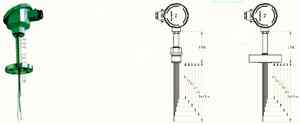

4、安装固定形式
固定螺纹

测温点数 M D H h SW d
2—6 M27x2 ¢40 28 5 32 ¢20
7—12 M33x2 ¢48 33 5 36 ¢34

固定法兰

测温点数 D D1 D2 H do d
2—6 ¢105 ¢75 5 32 ¢20
7—12 ¢115 ¢85 5 36 ¢34

5、选型须知 1) 型号 2) 分度号 3) 精度等级 4) 热电偶点数 5) 安装固定形式 6) 保护管材质 7) 长度或插入深度

例:多点热电偶,K型,3点。L级,固定螺纹M27X2,L1= 1200,L2=1500,L3=2000, WRN-220D3I级L1=1200,L2=1500,L3=2000,螺纹M27x2
