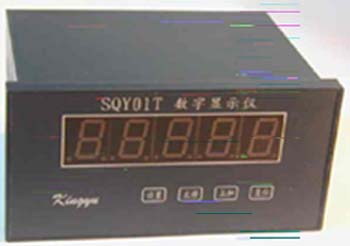

智能测速仪 型号： SQY01T105
一、概述：
SQY01T105智能测速仪，是采用了新型的单片微处理器作主芯片的新一代频率电流转换器。该产品可与接近开关、霍尔、光电等各类转速传感器配套，用来测量转速、线速度、流量和角速度，广泛用于化工、冶金、能源、轻工、纺织、电子、机械、汽车等行业。
该频率电流转换器的4～20mA模拟量输出的满量程和零位，均可通过面板键设定，使该仪表成为真正意义上的智能数字仪表。下面在性能和操作等方面加以介绍，以便有效合理使用该显示仪。
二、主要技术性能：
1．供 电 电 源 ：AC 220V，50Hz
2．输入信号频率：0.5～10000Hz
3．输入信号幅值：矩形波 0.5V～12V
4．测 速 范 围 ：15～99999r/min
5．显 示 范 围 ：15～99999r/min
6．基 本 误 差 ：±0.03%(数显)， ±0.2%FS(4~20mA)
7．设 定 范 围 ：系数 0.0001～99999.
满量程 1.00 ～ 99999
8．采 样 时 间 ：1.5S ～(3S ～ 60S) (自动跟踪时间可调)
9．转 换 时 间 ：0.7 ～ 60.1S
10．使 用 环 境 ：温 度 0～40℃
相对湿度 ≤85％
11．开 孔 尺 寸 ：150×75
12．外 形 尺 寸 ：160×80×130
13．重 量 ：小于1.0kg
三、操作说明：
1.在正式使用前，将显示仪接通电源，显示“88888.”，60s内应显示“0”。
2.参数设定：
a.“设置”键为参数设置换档键。揿“设置”键，进入设定状态，依序显示A、B、C、D、E、F。
b.“左移”键为左移位键。揿“左移”依序为个、十、百、千、万位闪烁和显示小数点。
c.“上加”为加1键。揿“上加”，闪烁位加1；当显示小数点时，揿“上加”键,小数点左移；当显示 E 档，并有小数点出现时，揿“上加”键，设定参数确定并保存，同时退出设定状态。
d.本仪表共有A、B、C、D、E五档参数，A表示系数（出厂时设定为“1.0”）；B表示零位调整值（出厂设定为：246）；C表示校订系数，出厂时设定（2918）；D表示满量程及显示值的小数点位（出厂设定为“1000”）； E表示下限报警值，（出厂设定为“30”），E参数小数点出现时，询问用户参数是否已设定，如揿“上加”键，则完成参数设定，并退出设定状态；F表示采样时间的延续跟踪时间，采样基础时间的(2～40)倍可调, （出厂设定为“1”）。
e.“设置”、“左移”、“上加”三键配合可对每档参数逐位设定，并可移动小数点，从而达到0.0001～99999内任意数设定。
f. 揿“复位”键，机器处于开机初始状态。
恢复出厂设定值的方法：
按下“复位”键和“左移”键，先松开“复位”键，再松开“左移”键，揿“设置”键，进入设定状态，依序显示A、B、C、D、E、F：
A = 1.0, B = 246,C = 29 18, D = 1000 , E = 30，F = 1；
E参数小数点出现时，揿“上加”键，则完成出厂参数设定。
3.参数计算方式：
本仪表是将转速、角速度、线速度、流量等物理量，通过相应的传感器转化为脉冲频率，再加以测量。最终是对频率测量，再乘以一个适当的系数，使仪表直读物理量。
计算公式： V = A×F
A 表示设定系数, V 表示转速, F 表示脉冲频率
A = 60/P , P表示被测物体每旋转1周，测速传感器产生的脉冲数
当被测旋转物体旋转 1 周，发讯脉冲数为 20，显示单位为 r/min 时，
A =60/P = 3 。
4.模拟量计算方式：
当显示值<1.02×( 满量程 ) 时，
电流输出（mA） =（显示值）/ 满量程）× 16.00 + 4.00
零位漂移值 当输入频率为0Hz时，零位调整值设定为0时，输出电流为零位漂移值；
本机零位漂移值为：0.067mA,
零位调整值 当输入频率为0Hz 时，要求输出为：4.00mA，则：
4.00 = ((显示值+零位调整值)/满量程) × 16.00 + 0.067， 即：
4.00 = (零位调整值/满量程) × 16.00 + 0.067，
零位调整值 = (4.00-0.070) × 1000/16 = 245.8 =246 （根据小数保留位取舍）
校订系数调整 新校订系数 / 旧校订系数 = 16.00 /（满量程时输出电流-4.00）
5.举例说明系数及参数等的设置。
设定系数A为12.345、参数C为xxx.xx。
揿“设置”键，当A出现时，揿“左移”移位键，个位闪烁时，揿“上加”键加位到5；再揿“左移”移位键，十位闪烁时，揿“上加”键加位到4； 再揿“左移”移位键，百位闪烁时，揿“上加”键加位到3；再揿“左移”移位键，千位闪烁时，揿“上加”键加位到2；再揿“左移”移位键，万位闪烁时，揿“上加”键加位到1。揿“左移”移位键，当小数点出现时，揿“上加”键，将小数点左移，使A 为12.345。
揿“设置”键，当B出现时，设定零位调整值，设置方式同A；小数点位，应与C同。
揿“设置”键，当C出现时，必要时可设定新校订系数，设置方式同A。
揿“设置”键，当D出现时，设定满量程，设置方式同A；
揿“设置”键，当E出现时，设定下限报警值，设置方式同A；；揿“左移”移位键，直到出现小数点，再揿“上加”键，确定并保存所设参数，同时退出设定状态，复位后进入工作状态。
揿“设置”键，当F出现时，设定采样时间，设置方式同A
四、接线方式
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| S+ | Com | V＋ | I+ | I- | 220（AC） | ||||||
当与NPN集电极开漏输出的传感器连接时，端子V+提供传感器正电源，端子Com提供传感器0V；
端子S+与传感器信号连接； 端子23、24接交流220V电源电压。
与磁电传感器配套时，传感器的两根信号线分别接端子13、14。
端子I+ 、 I-为 4～20mA 输出端；
