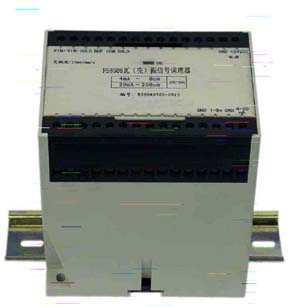

瓦（壳）振信号调理器　　型号：FS8509

FS8509瓦（壳）信号调理器系统包含：速度振动传感器、信号调理器内部积分器、高通滤波器、八阶低通滤波器、振动信号处理、信号输出等功能模块化，增强了系统的集成度，体积小，提高了系统的可靠性，安装更方便（FS8509信号调理器外壳为原装进口，有标准轨道安装或螺钉安装方式供选择） FS8509瓦（壳）振信号调理器通常外接速度传感器，传感器灵敏度为20mv/mm/s。 FS8509瓦（壳）振信号调理器是故障诊断系统、DCS系统、无纸记录仪和设备监测仪的理想选择。
一、主要特点：
 ●       输入、输出信号采用工业级/军用级线性隔离运放进行隔离，抗现场干扰能力强。
 ●       缓冲输出（BUF、COM）：有经缓冲的传感器原始信号输出，便于作现场振动分析用。
 ●       有对应量程的电压输出的1~+5VDC、0~+5VDC、-5VDC~+5VDC、0~+10VDC（可选择）或电流输出4-20mA。输出的电压或电流值对应输出振动信号的0um到满量程值。并有FS232/FS485通迅功能可供用户选择。
 ●       传感器OK灯判别。（指示传感器与信号调理器是否可靠连接）。

 ●       信号调理器电源：+24VDC±10%（信号调理器最大消耗电流250mA），纹波小于10mv。
 ▲技术指标
 ●       输入：
          l     输入信号：FS8200系列速度传感器
  ●       转换I/O精度：±1%,25℃
  ●       频响： 5Hz-500Hz, 5Hz-1000Hz, 5Hz-1500Hz, 5Hz-2000Hz, 5Hz-2500Hz， 5Hz-5000Hz (订货说明)
  ●       测量范围：125μm, 200μm, 300μm, 400μm, 500μm , 500μm ，800μm ，1000μm(订货说明)
  ●       输出：
          l      标准信号：4~20mA(RH≤510Ω)
                        1~5VDC、0~+5VDC、-5VDC~+5VDC、0~+10VDC (RO≤250Ω)
     l      通迅信号：FS232/FS485通迅可选择

二、端子接线说明：

三、连线方法：
  1.   将压紧螺钉拧松（注：不能拧得太松，否则螺钉会与内部压线铁片脱离）；
  2.   将连接线从接线插槽口放进压线铁片上；
  3.   拧紧压紧螺钉。
四、FS8509瓦（壳）振信号调理器的校验：
  1． 信号调理器供电+24VDC±10%（纹波小于10mv）。
  2． 信号调理器零点测试与标定。
    将速度传感器和信号调理器连接好，将速度传感器垂直（水平）固定在被测体上，当被测体处于静止状态时，调理器的振动信号输出应为4mA(1VDC)，即振动信号为0um时，信号调理器输出为4mA(1VDC)，若有偏差可用小平口螺丝刀轻轻撬开信号调理器的盖子，调整线路板端部的长型调零电位器W3，使输出为4mA，即振动信号为0um时，信号调理器输出4mA。
  3. 信号调理器满度值测试和标定。
●       信号源标定：要求能改变信号的幅值和频率，标定满度时，信号源输出信号的幅值和频率要满足以下公式:

A=V/πKF

    其中: A 为振动满度值， K 为速度传感器的灵敏度，V 为信号源输出信号的峰峰值（振动的峰峰值），F为信号源输出的信号频率（振动的频率）。例如振动的满度值为125um，因为速度传感器的灵敏度为20mv/mm/s，由上述公式可以得出：当振动的频率值为5Hz时，振动峰峰值为31.4mV(有效值为22.2mV)，调整信号源的输出信号的频率为5Hz，幅值为31.4mV（峰峰值）;当振动频率为50Hz时，振动峰峰值为314mV (有效值为222mV)，调整信号源的输出信号的频率为50Hz，幅值为314 mV（峰峰值）。

●       将上述调整好的含有一定幅值和频率的信号送进FS8509信号调理器(VIN+、VIN-)，此时应输出20mA（5VDC），若有偏差可用小平口螺丝刀轻轻撬开信号调理器的盖子，调整线路板端部的长型增益电位器W1，使输出电流信号应为20mA（5VDC），即振动信号为125um时，信号调理器输出电流值应为20mA（5VDC）。

※ 上面标定4mA(1VDC)和20mA(5VDC) 可能需要反复调整二到三次。

FS8509瓦（壳）振信号调理器选型指南

FS8509-□□-□□-□□-□□
     A   B   C   D

A. □□振动测量范围           01        0~125um
                          02        0~200um
                          03        0~300um
                          04        0~400um
                          05                           0~500um
                          06                            0~800um
                          07        0~1000um

B. □□滤波器下限频率         05        5 Hz
                              10        10Hz

C. □□滤波器上限频率         05        500Hz
                              10        1KHz
                              20        2KHz
                              30        3KHz
                              40        4KHz
                              50        5KHz

D. □□输出                   01        1~5VDC
                              02        4~20mA
                              03        -5VDC~+5VDC
                              04        0~+5VDC
                              05                            0~+10VDC
                              06                            FS232通迅
                              07                            FS485通迅
