轴振动信号调理器 型号:FS8508

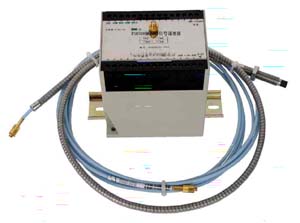

FS8508信号调理器系统包含电涡流探头（含1+4/0.5+4.5米或1+8/0.5+8.5米探头电缆线），FS8508信号调理器取消了传统的外部前置器，减少了前置器的接线环节和安装环节，减少了故障率，它将传统的外部前置器和仪表部分的滤波、信号检波、逻辑信号、信号输出等功能模块化，增强了系统的集成度，提高了系统的可靠性、体积小，安装更方便（FS8508信号调理器外壳为原装进口，有标准轨道安装或螺钉安装方式供选择）。
FS8508轴振信号调理器通常外接φ5mm、φ8mm电涡流探头，传感器灵敏度为8.0V/mm。外接φ11电涡流探头，传感器灵敏度为4.0V/mm。
FS8508系列信号调理器是故障诊断系统、DCS系统，无纸记录仪和设备监测仪的理想选择。
一、主要特点：
● 输入、输出信号采用工业级/军用级线性隔离运放进行隔离，抗现场干扰能力强。
● 缓冲输出（BUF、COM）: 有经缓冲的传感器原始信号输出，便于作现场振动分析用（-1V～-22V）。
● 间隙输出（GAP、COM）: 指示被测体静止和动态时的位置状态，间隙电压-2VDC～-18VDC或-4VDC～-20VDC输出。
● 有对应量程的电压输出值：1～+5VDC、-5VDC～+5VDC、0～+5VDC、0～+10VDC或电流输出值4-20mA。输出电压或电流对应输出振动信号的0um到满量程值。并有FS232/FS485通迅功能可供用户选择。
● 传感器OK灯判别。（指示传感器的正确安装等）
● 信号调理器电源：+24VDC±10%（信号调理器最大消耗电流250mA），纹波小于10mv。
▲ 技术指标
● 输入：
l 输入信号：电涡流位移传感器Ф5mm、Ф8mm、Ф10mm、Ф11mm探头。
l 输入阻抗：10KΩ
● 转换I/O精度：±1%
● 频响：5Hz-500Hz, 5Hz-1000Hz, 5Hz-1500Hz, 5Hz-2000Hz, 5Hz-2500Hz，5Hz-5000Hz (订货说明)
● 测量范围：125μm, 200μm, 300μm, 400μm，500μm , 800μm ,1000μm(订货说明)
● 输出：
l 标准信号：4～20mA(RH≤510Ω)；
1～5VDC、-5VDC～+5VDC、0～+5VDC、0～+10VDC (RO≤250Ω)
l 通迅方式：FS232/FS485可供用户选择
l 提供-24VDC电源给外部传感器。（限流30mA）
● 振动信号输出：0-5VAC（P-P），直接输出传感器检测到的实际原始振动信号，被测体静止时，输出值为零；动态输出的振动信号不含直流分量，满量程输出值为5VAC（P-P）（无特殊要求，此功能不提供用户）
二、端子接线说明：
|
功 能 |
端子 |
|
信号调理器电源 |
+24VDC |
|
GND | |
|
信号调理器标准信号输出端 |
REC （4~20mA/1~5VDC/-5VDC~+5VDC等） |
|
GND | |
|
信号调理器缓冲端 |
BUF |
|
COM | |
|
信号调理器屏蔽端 |
SHLD |
|
信号调理器的间隙输出端 |
GAP |
|
COM |
三、连线方法：
1、将压紧螺钉拧松（注：不能拧得太松，否则螺钉会与内部压线铁片脱离）
2、将连接线从接线插槽口放进压线铁片上；
3、拧紧压紧螺钉。
4、将探头高频接头接上信号调理器的黄金“自锁”插座。
四、FS8508轴振动信号调理器的系统校验：
检验工具：FS8002C数显动态检验仪
FS8002C动态校验仪是专门为用电涡流传感器进行振动测量设计制造的动态校验仪，它主要用于Ф5、Ф8、Ф10、Ф11电涡流传感器动态频响特性及静态位移特性的校准，具有静态位移电压数字显示功能、动态振动P-P值数字显示（mv）、动态振动量数字显示（um）、动态校准前探头安装间隙电压数字显示（V），还可以用于转速仪表、振动仪表系统的校验工作。
图1： 探头夹套结构示意图
振动校准试件斜盘有效范围（如下图）
振动校验探头位置有效范围
▲ 主要技术指标
● 供 电：220VAC±10%，最大工作电流0.5A（建议用2A保险丝）
● 静态位移校准范围：0~5mm
位移指示标准：百分螺杆，精度：1%
主要适用于Ф5 mm、Ф8 mm、Ф10mm、Ф11 mm探头的电涡流传感器● 动态振动校验：
幅 值：Ф8探头400μm（最大）、Ф11探头300μm（最大）
频 率：5 ~ 300Hz
振动标准：千分表 精度：0.1%。
● 转速范围：300 ~18000 r/min (非转速标准，用于转速表功能检查)
● 试件材料：AISI4140钢(42CrMoA钢) （可以更换）
● 尺 寸：310mm×200mm×250mm。
● 存 贮：常温、干燥、阴凉处，恶劣环境中使用时间不能过长，使用后要给试件涂防锈油
静态校验使用说明：
1、将传感器探头用卡套固定于静态校准座上，探头接头接于信号调理器自锁插座上。
2、调整探头与试件间距为零，旋紧紧固螺钉。为方便记录，建议用户将百分螺杆读数调节为整刻度值。
3、连接信号调理器GAP、COM端子到动态校验仪面板上信号输入上（IN、COM），并接好供电电源
4、将转速调节旋钮反时针旋到底，接通220V交流电源，预热半小时。再接上信号调理器的+24VDC电源。
5、调节百分螺杆使试件与探头端面间隙为传感器线性起始点，记录此时“位移电压”显示窗口读数。
由于校准量程有限，用户安装探头时位置要适中，安装起始点为探头头部体端面与试件圆盘间距为零，探头端面与试件圆盘平行，且均垂直于百分螺杆轴心线，以保证传感器线性度。
动态特性校验使用说明
以校验振动值125um为例（8mm探头）
● 标定FS8002C斜盘上待测定满量程点（125um）
1、 拆下静态连接的传感器系统
2、 把标定探头接头接入动态校验仪的黄金“自锁”插座上。（图4）
3、 选取合适的探头夹套，将探头安装在摆动支架上。
4、 调整探头的安装间隙。将振动显示切换旋钮置于“间隙档”，“振动显示”窗口显示-10V左右（8mm探头一般安装在-10V左右），旋紧支架锁紧螺母。
5、 逐渐顺时针旋转旋钮，提高转速，使转速旋钮上的白色刻度标记落在转速标定范围之内。（转速的标定范围：3000转/分~4000转/分或7000转/分~9000转/分，视机械实际转速而定）。
6、 将振动显示切换旋钮置于P-P（um）显示档或置于P-P（mv）档。调节摆动支架（按图5）调节振动量，使“振动显示”窗口显示“0125”，旋紧锁紧螺母。（若改变量程则重复上述步骤）
7、 逐渐反时针旋转旋钮，斜盘停止转动。
● 以上述标定好的位置标定信号调理器系统
1、 取下面板上探头插头接上信号调理器的插座上（图7）进行信号调理器系统标定：
（1）信号调理器零点测试和标定（以电流输出为例）
探头位置不动，将传感器探头插头和信号调理器插座可靠连接好，在被测体和探头保持相对静止状态时，信号调理器的电流输出应为4mA，若有偏差可用小平口螺丝刀轻轻撬开信号调理器的盖子，调整线路板端部的长型调零电位器W3，使输出为4mA，即振动信号为0um时，信号调理器输出4mA。
（2）信号调理器满度值测试和标定
逐渐顺时针旋转旋钮，提高转速（同步骤5），“振动显示”窗口显示为125um，测量信号调理器电流输出应为20mA，若有偏差可用平口螺丝刀轻轻撬开信号调理器的盖子，调整线路板端部的长型增益电位器W1，使输出为20mA，即振动信号为125um时，信号调理器输出20mA。
※ 上面标定4mA和标定20mA可能需要反复调整二到三次。
振动校验操作说明示意图
FS8508轴振信号调理器选型指南
FS8508 - □□-□□-□□-□□-□□
02 0~200um
03 0~300um
04 0~400um
05 0~500um
06 0~800um
07 0~1000um
B．□□输入传感器 05 FS8000系列Ф5传感器探头
08 FS8000系列Ф8传感器探头
10 FS8000系列Ф10传感器探头
11 FS8000系列Ф11传感器探头
C. □□滤波器下限频率 05 5.0Hz
10 10Hz
D. □□滤波器上限频率 01 500Hz
02 1000Hz
03 1500Hz
04 2000Hz
05 3000Hz
06 5000Hz
E. □□输出 01 1~+5VDC
02 4~20mA
03 -5VDC~+5VDC
04 0~+10VDC
05 0~+5VDC
06 FS232通迅方式
07 FS485通迅方式
FS8508轴振动信号调理器标准导轨安装图
