主机、辅机模块化保护装置 型号:SH172
先进、可靠的电路设计：
▲FS85XX系列信号调理器采用输入、输出全隔离设计，真正能起到现场的抗干扰性。输入端选用精密仪表放大器，有效抑制了现场从长线传输而引出的共模干扰，确保进信号调理器的信号是真正的机械本身的振动信号。
▲选用八阶专用低通滤波器能有效防制现场干扰，能将干扰信号很快衰减。
▲内置积分器采用专用的漂移补偿平衡电路和零漂抑制补偿电路，能真实准确地将速度传感器采集到振动速度原始信号（AmV/mm/s）转换成振动位移幅值信号（BmV）。
▲在峰峰值、有效值检波（采样）电路前有专用的抗干扰电路和真实机械振动识别电路，确保采样的峰峰值信号真实、准确，反映机械真实的振动故障。
▲用专用隔离运放进行信号输出隔离，防止信号调理器与DCS连接时，从DCS串入干扰信号到检测电器，防止干扰信号从终端反串，干扰检测到的机械本身真实的振动值。
▲输出电流（4-20mA）信号和电压信号（1~+5VDC/-5VDC~+5VDC/0~+5VDC/0~ +10VDC）具有电路保护功能，防止终端故障而损坏振动信号调理器，限流功能防止现场打火现象。
▲具有警戒、危险二级报警功能，继电器触点输出，可远程复位。报警、危险值可由用户进行现场设置，操作方便。
主机、辅机模块化振动保护装置1：绝对振动监测保护
主机、辅机模块化保护装置2：轴振动、轴位移监测保护
安全的电源管理：

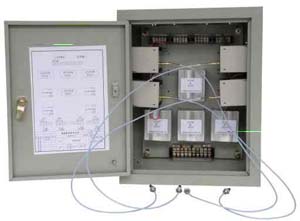

为了方便现场更好的使用这套装置，我们将每台辅机的测点信号调理器组装在一个专用铁皮箱内，对每一测点的信号调理器进行单独的电源管理（220VAC→转DC24V供信号调理器工作），纹波小，每一个测点独立工作，互不影响。信号调理器采用导轨安装，方便、快捷。
信号调理器电源分配图
