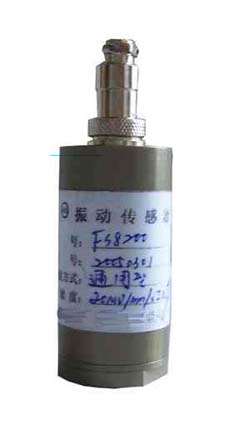

速度传感器 型号:FS8200
FS8200系列振动速度传感器，可用于对轴承座、机壳或结构相对于自由空间的绝对振动测量。其输出电压与振动速度成正比，故又称速度式振动传感器。其输出可以是速度值的大小，也可以是把速度量经过积分转换成位移量信号输出。这种测量可对旋转或往复式机构的综合工况进行评价。
机械上最普遍的振动问题，大多数都源于在转子上。如不平衡、不对中、摩擦等等。然而对于有些机械，轴的振动几乎被完全传到轴承壳上，在这种情况下，测量轴承壳的振动（利用安装在机壳上的速度传感器进行测量），对于机械的综合工作，可以提供有意义的信息。这些机械包括：具有滚动轴承的机械和具有油膜滑动轴承的机械。
对于大部分机械来说，进行振动测量 ，最好是选用电涡流传感器，它可以直接非接触地检测到轴的真实振动情况。但由于各种原因（安装受到限制以及环境的因素等等 ）不方便安装电涡流传感器，对于这类机械，如果轴的振动传到轴承壳上的部分足够大，这种机械的振动，可以采用装在轴承上的速度传感器来进行测量。
基本原理
FS8200系列速度振动传感器属于惯性式传感器。是利用磁电感应原理把振动信号变换成电信号。它主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动、切割磁力线，在线圈内产生感应电压，该电压值正比于振动速度值。与二次仪表相配接（如FS8200振动系列仪表），即可显示振动速度或振动位移量的大小。也可以输送到其它二次仪表或交流电压表进行测量。
传感器的总体设计保证它有如下使用特点：
-
它的输出信号和振动速度成正比，因此对振动测量来说可以兼顾高频、中频和低频的应用领域。并且符合目前国际标准（ISO）对旋转机器评定参数的要求。
-
相对于其它类型的振动传感器而言，FS8200系列传感器有较低的输出阻抗，较好的信噪比。它同一般通用交流电压表或示波器配合就能工作，对输出插头和电缆也无特殊要求，使用方便。
-
传感器有较低的使用频率可以适用于低转速的旋转机器。
-
传感器设计中取消了有磨擦的活动元件，因此灵活性好，可以测量微小的振动。 （0.01μm）
-
传感器有一定抗横向振动能力。（不大于10g峰峰值）
技术条件及主要指标
频率响应：
FS8200T—B（FS16699T—B）、FS8200T—F、 FS8200T—R： 5Hz～1KHz（-3dB）
FS8200H—B（FS16699H—B）、FS8200H—F、 FS8200H—R： 5Hz～1KHz（-3dB）
FS8200V—B（FS16699V—B）、FS8200V—F、 FS8200—R： 5Hz～1KHz（-3dB）
灵敏度：
FS8200□—B（FS16699□—B）灵敏度为20mv/mm/S ± 5% (在80Hz，速度为10mm/s情况下测定)
FS8200□—F灵敏度为28.5mv/mm/S ± 5% (在80Hz，速度为10mm/s情况下测定)
使用温度范围：-30℃～120℃、 -30℃～200℃（需特殊订货）
最大可测位移：1mm（单峰值）
环境条件：防尘、防潮（95%不冷凝）
工作方向：
FS8200T-□系列型： 0°±100°（通用型）
FS8200H-□系列型： ±90°±2.5°（水平型）
FS8200V-□系列型： 0°±2.5°（垂直型）
（速度振动传感器安装位置方向图）
输出电阻： 200Ω~300Ω或800Ω~1000Ω绝缘电阻： >2MΩ
输出极性：为浮地输出。当传感器底座受一冲击力时，1#（A）芯输出为（+），2#（B）芯出为（一）。接入示波器，1#（A）接芯极，2#（B）接地，示波器 ，显示第一峰向上。
安装方式安装方式：(a) 在底座中心孔用一个M8(M6)螺钉固定
速度传感器外型尺寸 速度传感器外型尺寸
替代菲利浦公司的PR9268型速度传感器。 注：A：Φ41，C：90mm，替代美国本特利公司BN9200速度传感器。
A：Φ34，C：60mm，替代日本新川CV-851、CV-852速度传感器或本特利9200型。
B：螺栓规格见选型。
使用注意事项:
传感器在运输及安装过程中，应尽量避免不必要的振动和冲击，尤其避免横向振动和冲击。
FS8200□传感器输出插座为2芯，(FS16699□为三芯)，输出端均为浮地，对外壳绝缘。
注意传感器工作方向，不要安装错误。
可提供的附件:
连接电缆、专用触杆、强磁吸座。
如有特殊要求可以特殊订货。
A B C D E
A □安装角度/最低工作频率选择
V：0°±2.5° 5Hz
H：90°±2.5° 5Hz
T：0°±100° 10Hz
B □灵敏度选择
B: 灵敏度 20mv/mm/s。F：灵敏度 28.5mv/mm/s。R：灵敏度4.0mv/mm/s。
C □□接头选择
01 安装在顶部
02 安装在侧部
D □□安装方式选择
01 1/4-20UNC双头螺栓
02 1/4-28UNF双头螺栓
04 M10×1双头螺栓
05 M6×1双头螺栓
06 用快卸强磁吸座固定
07 M10×1.5双头螺栓
08 M8×1双头螺栓
09 M8×1.25双头螺栓
10 3个Φ6.6孔互成120°螺钉固定
E □□外型尺寸选择
01 外型尺寸为φ41×90(可替代本特利公司的9200(16699)型速度传感器)
外型尺寸为φ58×78(可替代菲利浦公司的PR9268型速度传感器)
03 外型尺寸为φ34×60(可替代日本新川公司的CV-851、CV-852型速度传感器或本特利公司的9200型速度传感器)
注：FS8200□-B速度传感器可以直接替代本特利公司的9200、16699型振动速度传感器、日本新川公司CV-852型振动速度传感器；FS8200□-F可直接替代菲利浦公司的PR9268型振动速度传感器；FS8200□-R可直接替代日本新川公司CV-851型振动速度传感器。
FS8200系列振动速度传感器积分器
分器就是将振动传感器的振动速度值信号，通过一次积分运算转换为位移值信号，将加速度传感器的振动加速度值信号，通过两次积分运算转换为位移值信号。
技术特点：频响特性好、 积分线性好、 积分漂移系数小。
FS8200JF积分器订货指南
FS8200JF-□□-□□-□□
A B C
A □□: 积分器所配速度传感器的灵敏度
01 所配速度传感器的灵敏度为4.0mV/mm/s
02 所配速度传感器的灵敏度为20.0mV/mm/s
03 所配速度传感器的灵敏度为28.5mV/mm/s
B □□: 积分器输出的灵敏度
01 积分器输出的灵敏度为4.0V/mm
05 积分器输出的灵敏度为5.0V/mm
08 积分器输出的灵敏度为8.0V/mm
09 积分器输出的灵敏度由用户指明（订货前）
C □□: 积分器供电方式
01 -24VDC供电
02 ±12VDC供电
03 +24VDC供电
当积分器为±12VDC供电时，速度传感器检测到的被测体为静止状态时，积分器输出为0V。
当积分器为-24/+24VDC供电时，速度传感器检测到的被测体为静止状态时，积分器输出为-7.5V/+7.5VDC。
