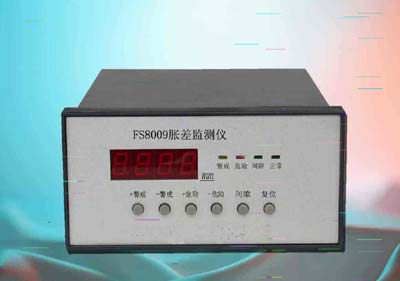

胀差监视仪 型号:FS8009
（输入、输出全隔离型）
FS8009单通道胀差监视仪是一种全新机箱结构，其仪表面框和箱体为插拔连接。在维修、调校、报警值设定时非常方便。仪表面框拆装不需要特殊工具，您只要用双手手指按住面框两侧的锁扣向外轻轻一拉，即可将面框分离；在此状态下面框仍可显示数据，通过一扁平信号线与主电路保持联系。调校工作结束后，将面框对准机箱轻轻推进即可正确定位，并可保持连接稳定、可靠。
FS8009单通道胀差监视仪采用贴片工艺，仪表体积缩小一倍，重量减少1/2。先进的工艺，提高了整机可靠性。
打开面板，显示板通过一扁平数据线与主电路板联接，仍保持显示功能（见下图）。在显示电路板背面上的功能组件中有一组拨动开关，将其置于OFF状态，报警继电器被屏蔽而不会动作。这样，即使在机组运行过程中，您也可以放心的进行报警设定值调整工作。调校工作结束，再将拨动开关置于ON状态，解除报警屏蔽合上面板，仪表即可恢复正常功能。 在主板上的一个小按键，用于通道的系统复位。
主要功能：
●胀差测量，根据用户需要，胀差指示可正可负。
●传感器正常时，正常指示灯亮；传感器发生故障，正常灯灭。当传感器故障排除后，正常灯变亮。
●报警继电器（警戒、危险）输出：常开、常闭均有。
●报警延时功能：增加报警可靠性。（延时时间请参阅产品检定合格证）。
●传感器电源限流保护：使用过程中不慎发生传感器电源短路时，限流≤30mA，不会引起打火，特别适合易燃易爆场合。
●输出：模拟量输出1~5VDC/4~20mA（均有短路保护）或FS232通迅/FS485通迅输出。
●传感器原始信号经缓冲放大后从后面板端子输出，供用户诊断分析用。
仪表工作可靠性保障
对于FS8009单通道胀差监视仪来讲，其可靠、正常工作的保障有两点最为重要。其一，仪表的正确安装、调试。其二，信号输入系统的正确安装及输入信号的可靠。
用户在使用现场往往发现仪表工作不正常，如显示不稳定、乱报警等。这有可能是仪表本身发生故障，但还有另外一个常常被忽视的问题：仪表信号输入系统故障，或输入传感器安装不正确，而引起的仪表工作不正常。
富桑公司郑重建议用户选用富桑公司配套传感器，传感器使用手册中有详细说明。包括安装、校准、与仪表连接正确操作方法及规定。
主要技术指标：
● 输入：
传感器输入 ： FS8000系列电涡流传感器；输入点数1点
输入阻抗： 10KΩ
● 系统输入/输出转换精度（含传感器）：
记录输出： ±1.0%（全量程） 25℃
±2.0%（全量程） 0~65℃
数码显示： ±1.0%（全量程） 25℃
±2.0%（全量程） 0~65℃
● 记录输出（后面板端子）： 1~5VDC（输出阻抗250Ω）；
4~20mA（最大负载500Ω）
● 通迅输出：FS232/FS485
● 诊断分析信号输出（后面板端子）：
缓冲信号BUF电平-1 ~ -22VDC输出阻抗500Ω（最大5mA）
● 供传感器电源输出：-24V±1V，15mA，短路限流≤30mA
● 报 警：
报警设定点： 4点（“+A”，“-A”，“+D” ，“-D”）
报警设定范围： 满量程0 ~ 110%
报警设定精度： ±1.0%（全量程）
报警设定重复性：±0.1%（全量程）
继电器状态： 常失电
报警继电器输出：2点（A，D）； 触点容量：220VAC，1A；24VDC，3A
报警延时： 0秒、1秒、3秒、6秒 (优先采用3秒)
● 显示方式：
胀差 四位LED数码
GAP 四位LED数码
报警设定值 四位LED数码
报警指示 警戒A 黄色LED
危险D 红色LED
间隙指示 黄色LED
传感器正常 绿色LED
● 环 境：
工作温度： 0~65℃
存储温度： -30~85℃
相对湿度： 20~95% 无冷凝
● 外形尺寸 160（宽）×80（高）×200（深） （单位：mm）
● 安装尺寸（75+2）×（150+2） （单位：mm）
● 开孔尺寸：152×77 （单位：mm）
● 功 耗：10W
● 重 量：2.3kg
