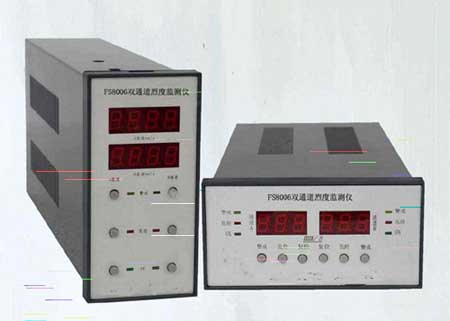

双通道烈度监视仪 型号:FS8006
(输入、输出全隔离型）
FS8006全隔离型（输入、输出隔离）双通道烈度监视仪，内部采用分体结构，内部电源部分与信号部分各为一块PCB板，能有效屏蔽电源EMI干扰，使整个仪表系统更稳定、可靠。
功能特点：
u 输入：FS8200速度传感器（20mv/mm/s）两点
u 报警设定：各通道均设有“警戒”和“危险”两级报警
u 面板显示：（通过前面板上机械按键选择）振动烈度值、报警设定值、危险设定值
u 面板指示：传感器正常时，OK灯亮；传感器发生故障时，OK灯灭
“警戒”报警出现时，警告指示灯（黄色LED）亮；在仪表退出报警状态后，按下复位键报警指示灯灭。
“危险”报警出现时，危险指示灯（红色LED）亮；在仪表退出危险状态后，按下复位键报警指示灯灭
u 报警延时：报警延时继电器触点输出功能，增加报警可靠性；延时时间在主板上通过短路块选择
u 报警输出：“警戒”、“危险”报警，均为继电器触点输出（常失电）
u 信号输出：记录输出1～5VDC/4～20mA或FS232通迅/FS485通迅
u 传感器缓冲信号BUF：传感器原始信号经缓冲放大从后面板端子输出，供诊断分析用
u 上电报警延时：仪表上电15秒内自动屏蔽报警继电器，避免上电过程误报警
u 干扰抑制：出现尖峰干扰时，自动屏蔽报警功能，避免乱报警
u 报警继电器状态：自锁或自复位，由用户选择
u 在主板上两个小按键，用于对应通道的系统复位。
技术参数
● 测量范围：0～10mm/s、0～20mm/s、0～30mm/s （可选）
● 测量频率范围：10Hz～1000Hz或5Hz～1000Hz
● 输入：FS8200速度传感器 2点(水平方向、垂直方向各一只)
● 速度传感器灵敏度：20mv/mm/s±5%（标准）
u 系统输入/输出转换精度（含传感器）：
记录输出： A1.0%（全量程） 25℃
A2.0%（全量程） 0~65℃
LED数码显示： A2.0%（全量程） 25℃
A2.5%（全量程） 0~65℃
检 波 ： 真有效值检波
u 记录输出（后面板）： 1-5VDC（输出阻抗250Ω）或4-20mA（最大负载500Ω）；
u 诊断信号输出（后面板）：原始信号缓冲输出BUF
u 报警输出（后面板）：
报警设定点： 4点（“Al” ,“Dl” ；“A2” ,“D2”）
报警设定范围： 满量程0~110%
报警设定精度： ±1.0%（全量程）
报警设定重复性：±0.1%（全量程）
报警继电器状态：常失电、自锁或自复位
报警继电器输出：4点（A l , D l ；A 2 , D 2 ）
触点容量：250VAC，1A；30VDC，3A
报警延时： 0秒、1秒、3秒、6秒
u 显示方式：
振动速度有效值显示
报警设定值： LED三位数码
报警指示： 警告A 黄色LED
危险指示： 危险D 红色LED
传感器OK： 绿色LED
u 环境：
工作温度： 0~65℃
存储温度： -30~85℃
相对湿度： 20~95% 无冷凝
u 供电电源：220VAC±10%；45Hz-60Hz
u 开孔尺寸：(75+2)mm×(150+2)mm
外形尺寸：160(宽)×80(高)×330(深)或160(宽)×80(高)×250(深) 单位：mm
