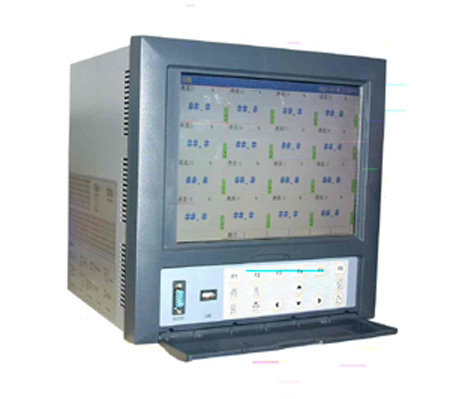

四十通道中长图无纸记录仪   型号:TMS-C400





一、主要技术指标

* 基本误差:±(0.2%FS+1)个字

* 显    示:640×480点阵、高亮度(可自由调节);进口10.4英寸宽

      视角液晶显示

* 输入规格:(1)标准信号:0~10mA、0~5V、1~5V、4~20mA;

(2)热 电 偶:K、 B、E、J、S、T、R、 N、Wre325型;

(3)热 电 阻:Pt100、Cu50、Cu100;

(4)根据用户要求定制:如,频率信号:0~10KHZ;

* 输出规格:三十二路可组态继电器触点输出(阻性负载)

四组DC24V馈电(50mA/组)

最多八路模拟输出(变送或PID输出)4~20mADC,

负载电阻<600Ω

打印 / 通讯接口 / USB转存接口

* 记录时间:记录间隔时间可设定:1、2、5、10、15、30、60、120、240秒

            每个通道最多能记录128K个数据,记录时间最短72小时,最长720天。

* 断电保护:用FLASH  MEMORY保存设置参数和历史数据,断电后永久保存,

采用硬件时钟,掉电后也能准确运行。

* 外形尺寸:288×288×305mm

* 开口尺寸:282×282×280mm

* 电源电压: 84~265VAC,50Hz±5%

* 环境温度:-25~50℃

* 环境湿度:<86%RH

二、选型表

型 号

□□

□

□

□

□

□

□

说    明

TMS-F2















单色液晶(LCD)显示无纸记录仪,72×72,最多4通道输入,1个报警输出

TMS-D2















单色液晶(LCD)显示无纸记录仪,160×80,最多16通道输入,8个报警输出

TMS-D3















智能调节无纸记录仪,采用32位高速处理器128M内存芯片

TMS-B3















蓝屏无纸记录仪,万能输入,16通道输入

TMS-C3















彩色无纸记录仪,全隔离万能输入,16通道输入

TMS-L6















流量积算无纸记录仪,4通道输入,可接收涡轮、涡街、电磁流量计等信号

TMS-C4















40通道中长图彩色无纸记录仪,模块化结构





输入通道

01













1个通道输入

02













2个通道输入

┇













n个通道输入

39













39个通道输入

40













40个通道输入

控 制 方 式

N











无PID调节

P











带PID调节功能,





报警输出

N









无报警模块

01









1路继电器报警或上、下限公共报警

02









2路继电器报警

┇









n路继电器报警

29









29路继电器报警

30









30路继电器报警





变 送 输 出

N







无安装任何模块

U0







0~5V变送

U1







1~5V变送

I1







0~10mA变送

I2







4~20mA变送



馈 电 输 出

N





无馈电输出

V0





DC5V/50mA

V1





DC12V/50mA

V2





DC24V/50mA





通讯/打印/转存



N



无安装任何模块

S1



光电隔离RS485通讯口

S2



光电隔离RS232通讯口

P



打印功能

U



USB转存功能

控制输出



见“输出类型”表

各通道输入信号

见“输入类型”表

























































































































输 出 类 型

输  入  类  型



0:无

1:4-20mA控制输出

2:0-10mA控制输出

3:0-5V控制输出

4:1-5V控制输出

5:继电器控制输出

6:固态继电器控制输出

7:可控硅触发输出





0:无

1:4-20mA

2:0-10mA

3:0-5V

4:1-5V

5:0-10KHZ

6:万能输入

K:  K型热电偶

S:  S型热电偶

B:  B型热电偶

T:  T型热电偶

E:  E型热电偶

J:  J型热电偶

P:  Pt100热电阻

Cu:Cu50热电阻

W:Cu100热电阻

W3:钨铼325
