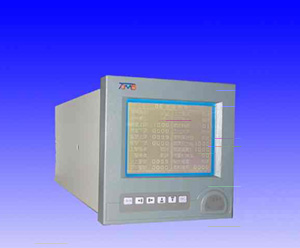

流量积算记录仪 型号：TMS-L600
一、主要技术指标
* 基本误差：±（0.4%FS+1）个字
* 显 示：128×64点阵式液晶显示
* 采样周期：0.3秒（1通道）～2秒（16个通道）
* 输入规格：（最多16个通道）
（1）标准信号：0~10mA、0~5V、1~5V、4~20mA；
（2）热电偶：K、 B、E、J、S、T、R、 N、Wre325型；
（3）热电阻：Pt100、Cu50、Cu100；
（4）根据用户要求定制：如，频率信号：0~10KHZ；
* 输出规格：十六路继电器报警输出（触点容量5A/220VAC）
四路变送输出; DC12V/DC24V馈电
打印/通讯接口/USB接口
* 累积显示：0-99999999 ; 累积倍率：1、10、100、1000倍
* 补偿范围：蒸 汽：压力0.1~2.6Mpa， 温度10~500℃, 密度0.1~100Kg/㎥
一般气体：压力0~60 Mpa， 温度-100~500℃
液 体：温度补偿，测量标准体积流量或质量流量（-100～500℃）
比 焓：2507~3224Kj/Kg
* 记录时间：三笔记录：36小时/笔(记录间隔1秒)～360天/笔(记录间隔4分钟)
* 断电保护：用FLASH MEMORY保存设置参数和历史数据，断电后永久保存，采用硬件时钟，
掉电后也能准确运行。
* 电源电压: 84-245VAC，50Hz±5%
* 环境温度：-25~50℃
* 环境湿度：<86%RH
二、选型表
型 号 □□ □ □ □ □ □ □ 说 明 单色液晶（LCD）显示无纸记录仪,72×72,最多4通道输入，1个报警输出 TMS-D2 单色液晶（LCD）显示无纸记录仪,160×80,最多16通道输入，8个报警输出 TMS-D3 智能调节无纸记录仪，采用32位高速处理器128M内存芯片 TMS-B3 蓝屏无纸记录仪，万能输入，16通道输入 TMS-C3 彩色无纸记录仪，隔离万能输入，16通道输入 TMS-L6 流量积算无纸记录仪，4通道输入，可接收涡轮、涡街、电磁流量计等信号 TMS-C4 40通道中长图彩色无纸记录仪，模块化结构 输入通道 1个通道输入 02 2个通道输入 ┇ n个通道输入 39 39个通道输入 40 40个通道输入 控 制 方 式 N 无PID调节 P 带PID调节功能， 报警输出 N 无报警模块 01 1路继电器报警或上、下限公共报警 02 2路继电器报警 ┇ n路继电器报警 29 29路继电器报警 30 30路继电器报警 变 送 输 出 N 无安装任何模块 U0 0～5V变送 U1 1～5V变送 I1 0～10mA变送 I2 4～20mA变送 馈 电 输 出 N 无馈电输出 V0 DC5V/50mA V1 DC12V/50mA V2 DC24V/50mA 通讯/打印/转存 N 无安装任何模块 S1 光电隔离RS485通讯口 S2 光电隔离RS232通讯口 P 打印功能 U USB转存功能 控制输出 见“输出类型”表 各通道输入信号 见“输入类型”表
