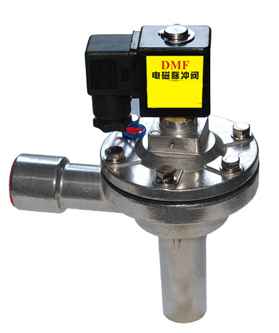

电磁脉冲阀直角外螺纹式电磁脉冲阀 型号：DMF-Z-20A
一、概述
电磁脉冲阀（亦称隔膜阀）是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐个（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。欧顿公司派送专业技术人员到国外学习，结合市场考研，研制出更先进，更适应市场的技术产品，深受用户信赖。
DMF-Z型电磁脉冲阀为直角式阀，其进出口之间夹角为90o，适合于气包与除尘器喷吹管的安装连接。气流畅通，能提供符合要求的清灰气脉冲，经久耐用，喷出效果更好。
二、工作原理
电磁脉冲阀是按照电信号控制阀体卸荷孔的开启和关闭，阀体卸荷时，阀后腔内压力气体排放，阀前腔内压力气体被膜片上阴压孔节流，膜片被抬起，脉冲阀进行喷吹。阀体停止卸荷时，压力气体通过阻尼孔迅速充满阀的后腔，由于膜片两 面在阀体上受力面积之差，阀的后腔内，气体作用力大，膜片能可靠的关闭阀的喷吹口，脉冲阀停止喷吹。
电信号是以毫秒计时，脉冲阀开启的一瞬间，产生强大的冲击气流，从而实现瞬间喷吹。
三、型号含义（见压缩包，DMF-Z型号含义）
四、型号规格选择表
序号 型号规格 公称通径 膜片数 出气口连接形式 重量
英制 公制
1 DMF-Z-20 3/4" 20 1 G 3/4 " 0.65kg
2 DMF-Z-25 1" 25 1 G 1" 0.8kg
3 DMF-Z-40S 1 1/2" 40 2 G 1 1/2" 1.5kg
4 DMF-Z-50S 2" 50 2 G 2" 2.5kg
5 DMF-Z-62S 2 1/2" 62 2 G 2 1/2" 3.5kg
6 DMF-Z-76S 3" 76 2 G 3 " 4.2kg
7 DMF-Z-90S 3 1/2" 90 2 G 3 1/2" 5.8kg
8 DMF-2L-20 3/4"" 20 1 27 0.75kg
五、技术参数
工作压力 0.4MPa-0.6MPa
工作介质 清洁空气
电压 DC24V AC110V AC220V
电流 0.8A 0.46A 0.23A
温度等级 -25℃～ 80℃ -25℃～ 150℃ -25℃～ 230℃
-13℉～176℉ -13℉～302℉ -13℉～446℉
空气相对湿度 ≤85%
膜片寿命 喷吹100万次或三年
六、材质说明
阀体 铝合金
卡簧 304不锈钢
先导组件 430FR不锈钢等材料
膜片 进口丁腈橡胶*
弹簧 321不锈钢
紧固件 302不锈钢
七、结构尺寸
