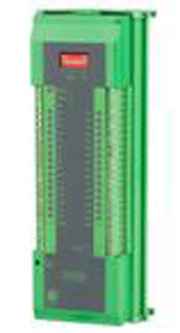

四遥配电智能模块 型号：RTU
简介
RTU 监测与分布式控制装置共有：SYS32、SYM08、SYM32、SYS20C10、SYC16、SYP32六种型号：可广泛应用于各类中低压变配电场合的1/0采集和控制。
规格选型
|
No. |
Types |
Function Description |
|
1 |
32 Loops Switching Value Collection | |
|
2 |
8 Loops Analog Collection(0 – | |
|
3 |
32 Loops Analog Collection 0–20mA/AC, 4 – 20mA/DC | |
|
4 |
16 Loops Relay Output | |
|
5 |
32 Loops Pulse Collection | |
|
6 |
20 loops of switching input, 10 loops of relay output |
技术参数
|
输入 测量 |
信号类型 |
开关量输入（无源干接点） |
|
脉冲信号输入（无源干接点/最大累计脉冲数4294967295） | ||
|
模拟量输入AC/DC 0 ～ 20mA / 4 ～ 20mA | ||
|
模拟量输入AC 0 ～ | ||
|
测量精度 |
0.5级（模拟量输入） | |
|
显示方式 |
LED指示灯（开关量输入输出模块） | |
|
4位LED数码管（模拟量输入模块） | ||
|
电 源 |
工作范围 |
AC/DC 80~270V 或 AC/DC 18~32V |
|
功耗 |
＜3VA | |
|
输出信号 |
继电器输出 |
继电器触点，250V@ |
|
通讯接口 |
RS485接口，Modbus-RTU通讯协议 | |
|
工作环境 |
温度范围 |
|
|
相对湿度 |
≤93% | |
|
其它 |
无腐蚀性气体场合 | |
|
安 全 |
绝缘 |
≥ |
|
耐压 |
电源与输入输出＞2kV，输入与输出＞1kV | |
|
外形尺寸 |
230×90× | |
