磁阻转速传感器 型号:JX74
JX74磁阻转速传感器采用高灵敏度磁阻元件内置永磁体实现非接触测转速。主要测量对象为运动着的铁磁材料，如齿轮、齿条、凸轮和特制凸凹面等。 随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号。本产品结合现代先进电子技术，使传感器具有很高灵敏度，极高的可靠性，极佳的抗干扰性能，能长期稳定工作。JX74磁阻转速传感器安装使用方便，通用性好，已被广泛应用于各种领域。
产品特点：
• 测量精度高
• 防水防油
• 感应对象为磁性材料或导磁材料
• 抗干扰能力强，齿轮轴振动对输出信号无影响
技术指标：
电 源Ut：供电DC +8V～+24V
工作电流：≤8mA
检测距离：≤3.0mm
测量频率范围：0～20KHz
工作温度：-20℃～+85℃
安装螺纹：M16×1（可以有其它选择）,壳体长度50mm以上
输出信号：
波形：转速脉冲波形
幅值：高电平时输出Vo=Ut－2.7)V，低电平时≤0.07V
出线方式：提供端子连接和直接电缆出线两种方式

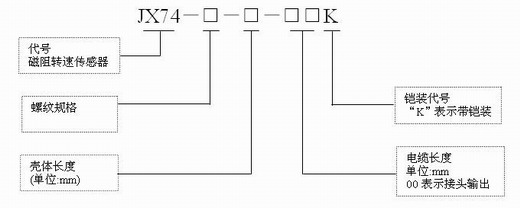

选型示例
型号示例：JX74－M16×1－50-03K
表示磁阻转速传感器，螺纹规格为M16×1，壳体长50mm，输出电缆长3米，带铠装。
