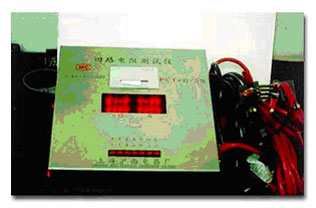

回路电阻测试仪      型号:PCLμΩ/5型







一、概述
PCIμΩ/5型回路电阻测试仪是根据电力、电器生产和使用部门的需要,研制开发的智能型微软欧级数字化工业仪表,是PCIμΩ系列回路电阻测试仪的升级换代产品。
PLCμΩ/5型回路电阻测试仪采用GB763.90所推荐的直流试电流,并符合IEC694.96、IEC56对测试回路电阻的要求,产品符合JJG837.93的试验方法规定。
PCIμΩ/5型回路电阻测试仪具有以下特点:
*最新闪存式CPU。
*12位A/D转换。
*嵌入式微型打印机。
*测试电流可选择100A与200A二档。
*实时时钟功能。
*回路电阻值和测试电流值自动保存。
*超量程标志及出错标志。
*测试线无极性。
*测试电流自动镇定,无需人工调节。
*采用与标准电阻相比较的方法消除测试电流波动对测量值的影响。
*采用四端子接线法,有效地排除测试线电阻的影响。
*体积小,重量轻。
二、技术参数
1、 使用环境:温度-5℃-50℃;相对湿度<80%。无腐蚀性气体及导电尘埃影响。
2、 测试电流:分200A和100A二档。
3、 测量范围:1-1999μΩ
4、 分 辨 力:1μΩ                                8、 工作方式:连续。
5、 准 确 度:0.5%                                 9、 电 源:交流220V±10% 50Hz
6、 允许基本误差:0.3%RX±4字                     10、 体积:350mm×350mm×160mm
7、 显示方式:回路电阻4位LED显示并锁定。         11、 重量:11Kg
测试电流3位LED显示并锁定。
日期、时间、测试、编号由8位LED轮流显示。
工作状态1位LED显示。
三、工作原理
工频交流电源整流后由大功率三级管将其变成20KHz交流频电流经变压器隔离整流成低压直流,采用脉宽调制技术起到恒流的目的。
当直流测试电流通过被测电阻Rx时产生压降VRX,同时通过机内标准电阻RR,标准电阻RR上的电压降为VRR。即:回路电流为I=VRR/RR,则被测电阻为:
VRR
RX=--=VRX×RR/VRR
由上式可见,测试结果与电流大小无关。
每次按下测试按钮后,仪器在测量回路中产生电流等达到稳定后,在CPU的控制下,连续测量三次,求取平均值。
