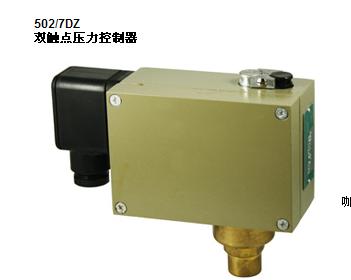

双触点压力控制器       型号：502   7DZ

1、可用于空气、气体、水、水蒸气、致冷剂、油等介质。

2、工作粘度：〈1×10^-3m²/S

3、开关元件：微动开关

4、外壳防护等级：IP54

5、环境温度：-40℃～50℃

6、介质温度：0～+120℃

7、安装位置：压力接口垂直向下（允许倾斜15^。）

8、抗振性能：MAX×20m/S²

9、重复性误差：S1%

10、同步性误差：S0.5%（指下切换值的同步误差*2）

11、触点容量：AC  220  V6A（600VA）

规格

设定值 调节范围KPa	切换差不大于		最大允许压力*）KPA	开关切换次数数次/分	压力传感器		接口内螺纹	重量 KG	外型尺寸图号	定货目录 编号
	设定值范围下线KPa	设定值范围上线KPa			外壳	膜片
-0.1…0 -0.1…0.1 -0.1…0.25 -0.1…0.25	0.009 0.011 0.012 0.015	0.011 0.012 0.015 0.018	1 1 1 1	20	黄铜	不锈钢00Gr17NI14MO2（316L）	G1/4”	1.4		0810108 0810208 0810308 0810408
0…0.1 0…0.16 -0.01…0.25	0.011 0.012 0.014	0.012 0.015 0.015	1 1 1					1.4	01	0811108 0811208 0811308
								1.25	02	0811408 0811508 0811608
0.02…0.4 0.03…0.6 0.03…1	0.045 0.045 0.045	0.045 0.054 0.06	2 2 2
								1.3	03	0811708 0811808

 注：*1）、在实际工作中，即使短暂的压力峰值，也不能超过此值。

*2）要求上切换值同步，应在订货中注明。

控制器的选用和安装说明（详见控制器的选用和安装）

设定值的调整（详见压力控制器设定值的调整）

外型及安装尺寸（单位：mm）
