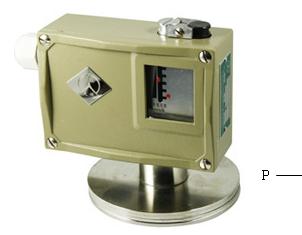

防爆型压力控制器 型号：510/7D
产品说明
控制器采用膜片式传感器。可用于腐蚀性气体和液体介质。控制器的设定值可调，其调节范围0.05.....1MPa
主要技术性能 普通型 防爆型
工作粘度 〈1×10-3m2/S 〈1×10-3m2/S
开关元件 微动开关 密封开关
防爆等级 -- ExedllcT4～T6合格证编号GYB04396X
外壳防护等级 IP 65（符合DIN40050，于GB4208中IP54相当） IP 65（符合DIN40050，于GB4208中IP54相当）
环境温度 -20℃～50℃ -20℃～50℃
介质温度 0～ 120℃ 0～ 120℃
安装位置 -- 压力接口垂直向下
抗振性能 510/7D：40/m/S2 510/7K： 20/m/S2 MAX：20/Ms2
重复性误差 《1.5% 《1.5%
触点容量 AC 220V 6A（阻性） DC 250V 0.25A （阻性）
60 WmaX AC 250V 5A（阻性） 1250 VmaX
特点
最大允许静态压力较高。
| 设定 值调节范围Mpa | 切换差不大于 | 最大允许压力*Mpa | 开关切换次数次/分 | 压力传感器材料 | 接口内螺纹 | 重量Kg | 外形尺寸图号 | 订货目录编号 | ||
| 设定值范围下限Mpa | 设定值范围上限Mpa | 外壳 | 膜片 | 普通型 | 普通型 | |||||
| 0.05…0.4 0.05…0.6 0.05…1 | 0.05 0.05 0.06 | 0.06 0.07 0.1 | 10** 10** 10** | 10 | 外壳：1Cr18Ni9Ti外壳下面部分 | 00Cr17Ni4MO2（316L） | G1/4” G1/4” G1/4” | 0.9 0.9 0.9 | 01 01 01 | 0813510 0813610 0813710 |
510/7D切换差可调
| 设定 值调节范围Mpa | 切换差不大于 | 最大允许压力*Mpa | 开关切换次数次/分 | 压力传感器材料 | 接口内螺纹 | 重量Kg | 外形尺寸图号 | 订货目录编号 | |||
| 设定值范围下限Mpa | 设定值范围上限Mpa | 外壳 | 膜片 | 普通型 | 普通型 | 普通型 | |||||
| 0.05…0.4 0.05…0.6 0.05…1 | 0.15…0.25 0.15…0.5 0.15…0.8 | 0.18…0.25 0.22…0.5 0.3…0.8 | 10** 10** 10** | 10 | 外壳：1Cr18Ni9Ti外壳下面部分 | 00Cr17Ni4MO2（316L） | G1/4” G1/4” G1/4” | 0.9 0.9 0.9 | 01 01 01 | 0803511 0803611 0803711 | 0813510 0813610 0813710 |
控制器的选用和安装说明（详见控制器的选用和安装）
设定值的调整（详见压力控制器设定值的调整）
附件
可供选用附件目录编号：0574767、0574772、0574773，SC5.470.505
