当输入为ICP型传感器且不需要其他功能时，可做为8通道恒流源使用。
|
技术指标 |
参 数 |
说 明 |
|
通道 |
8 |
|
|
传感器类型 |
ICP，电荷，电压 |
不同通道可选择不同类型传感器 |
|
恒流电压源 |
电压：+24VDC |
ICP型传感器 |
|
|
电流：2～10mA |
默认值 4mA，或根据要求调节 |
|
DC偏置 |
＜20mV |
|
|
传感器状态检测 |
LED（绿） |
ICP型传感器 |
|
电荷转换灵敏度 |
1～100mV/pC |
电荷输出型传感器，根据要求设定 |
|
输出电压［1］ |
0～5VAC(单峰值) |
|
|
|
1～5VDC |
或根据要求设定 |
|
输出电流［1］ |
4～20mADC |
|
|
电压增益［2］ |
×1、×2、×5、×10 |
选配，默认值×1，或根据要求设定 |
|
低通滤波器 |
-60dB/oct |
选配，根据要求设定截止频率 |
|
积分器 |
一次积分、二次积分 |
选配 |
|
精度 |
＜1% |
f=80Hz |
|
输入/输出接口 |
BNC插座 |
后面板安装 |
|
输出接口 |
D-sub-25插座 |
后面板安装，选配 |
|
供电方式 |
220VAC 50Hz |
|
|
外形尺寸 |
483×44.5×280（mm） |
19’’，1U标准机箱 |
|
重量 |
4kg |
|
［1］输出方式只能任选其一
［2］电压增益切换由机箱内调理器电路板上拨码开关完成

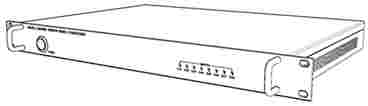

SLM-6000SC/8000SC振动信号调理器选型说明
|
SLM-6000SC/8000SC－A－B－C－D－E－F－G－H | ||||
|
型号 |
产品名称 |
说明 | ||
|
SLM-6000SC SLM-8000SC |
振动信号调理器（SENSOR SIGNAL CONDITIONER） |
| ||
|
A |
通道 | |||
|
1 |
1 | |||
|
2 |
2 | |||
|
3 |
3 | |||
|
4 |
4 | |||
|
5 |
5 | |||
|
6 |
6 （SLM-6000SC）［1］ |
［1］ SLM-6000SC为6通道，所以代码A的可选范围为1～6。 SLM-8000SC为8通道，所以代码A的可选范围为1～8。 | ||
|
7 |
7 | |||
|
8 |
8 （SLM-8000SC）［1］ | |||
|
B |
传感器类型 | |||
|
1 |
ICP型 | |||
|
2 |
电荷输出型 | |||
|
3 |
电压型 | |||
|
C |
增益 | |||
|
0 |
无（×1） | |||
|
1 |
×1、×2、×5、×10（机箱内切换，6000SC限4通道）［2］ |
［2］ 增益切换由安装在机箱内调理器电路板上的拨码开关完成， 6000SC只能做到4通道，如果需要更多通道请选用SLM-8000SC。 | ||
|
T1 |
用户自定义 | |||
|
D |
低通滤波（6000SC限4通道）［3］ | |||
|
0 |
无 | |||
|
1 |
1kHz | |||
|
2 |
5kHz |
［3］ 低通滤波功能， 6000SC只能做到4通道，如果需要更多通道请选用SLM-8000SC。 | ||
|
T2 |
用户自定义 | |||
|
E |
积分 | |||
|
0 |
无 | |||
|
1 |
一次积分 |
| ||
|
2 |
二次积分 | |||
|
F |
测量范围 | |||
|
AX |
A：加速度 |
X：最大量程值（m/s2）［4］ |
峰值 |
［4］ 例如A100：表示加速度测量，测量范围为0～100m/s2。 |
|
VX |
V：速度 |
X：最大量程值（mm/s） |
有效值 | |
|
DX |
D：位移 |
X：最大量程值（um） |
峰峰值 | |
|
T3 |
其他［5］ |
［5］ 例如使用力传感器，可在振动试验时对动态力进行测量。输出则为与动态力相对应的电压或电流信号。 | ||
|
G |
输出 | |||
|
1 |
0～5VAC(PEAK) | |||
|
2 |
4～20mADC | |||
|
3 |
1～5VDC | |||
|
T4 |
用户自定义 | |||
|
H |
D-sub-25输出插座 | |||
|
0 |
无 | |||
|
1 |
有 | |||
 |
||
|
|
