热式流量计                                  型号：Sunnylee

一：功能特点

 　 1、可直接测量质量流量，以满足用户的测控要求；

 　 2、适用于各种管径的测量；

 　 3、量程比1000：1，对低流量敏感，压力损耗低；

 　 4、过程温度达950℉（510℃）；

 　 5、操作压力0-1000PSIG（69bar）；

 　 6、所有产品均采用无活动部件设计，不会造成传感器堵塞；

 　 7、传感器可自由选择单点/多点，满足不同的适用要求及高精度测量；

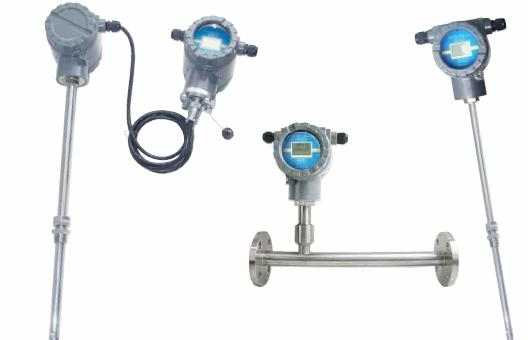

 　 8、变送单元可选择分体或一体化安装，传感器可选择插入或在线式安装；

 　 9、模块化电子结构设计，从而保证产品的自由升级和更新；

 　 10、电子线路具有自动温检功能，可根据介质温度自动修正；

二：应用场所

 　  空气、压缩空气、混合空气、氧气、氮气、氢气、天然气、沼气、高炉煤气、瓦斯气等气体；

三： 热式气体质量流量计两种原理

  　 热式质量流量计是基于热扩散原理来测量流量的。该流量计有两种设计方法；一是恒功率；二是恒温差。
  　 热式流量计的测量传感器有两个探针（高精度RTD），其中一只是参考点，用来测量流体的温度t1；另一只是加热源，用来充当热源t2 。它们置于流体中，这两个探针元件之间产生温度差△T。在无流量时，△T最大，随着流量Q的增加，热源的热量被带走，t2温度下降，△T会减小，我们可用以下表达式（1）表示
         P/△T=a+b*（Q）m      （1）
式中P—为电子模块为加热源提供的功率；△T—为加热源与参考点之间的温差；b是与所测气体物性如热导率、比热容、粘度等有关的系数，如果气体成分和物性恒定则视为常数。a则是与实际流动有关的常数、m—为指数系数；Q—为流体的质量流量。从式（1）我们可以看出，实现流量测量有两种方法：P固定就是恒功率法；△T固定就是恒温差法。
 　  恒温差法特点：小量程段特灵敏，线性好，反应速度也快.（图1）
 　  恒功率法特点：大量程段线性好，适合高温、高湿环境。（图2）

二：应用场所

 　  空气、压缩空气、混合空气、氧气、氮气、氢气、天然气、沼气、高炉煤气、瓦斯气等气体；

三： 热式气体质量流量计两种原理

  　 热式质量流量计是基于热扩散原理来测量流量的。该流量计有两种设计方法；一是恒功率；二是恒温差。
  　 热式流量计的测量传感器有两个探针（高精度RTD），其中一只是参考点，用来测量流体的温度t1；另一只是加热源，用来充当热源t2 。它们置于流体中，这两个探针元件之间产生温度差△T。在无流量时，△T最大，随着流量Q的增加，热源的热量被带走，t2温度下降，△T会减小，我们可用以下表达式（1）表示
         P/△T=a+b*（Q）m      （1）
式中P—为电子模块为加热源提供的功率；△T—为加热源与参考点之间的温差；b是与所测气体物性如热导率、比热容、粘度等有关的系数，如果气体成分和物性恒定则视为常数。a则是与实际流动有关的常数、m—为指数系数；Q—为流体的质量流量。从式（1）我们可以看出，实现流量测量有两种方法：P固定就是恒功率法；△T固定就是恒温差法。
 　  恒温差法特点：小量程段特灵敏，线性好，反应速度也快.（图1）
 　  恒功率法特点：大量程段线性好，适合高温、高湿环境。（图2）

       STN2系列流量计会根据不同的应用场所而选择其中的一种方式。

四：技术指标

 　  测量范围：0--120m/s（20℃，101.33KPa）
 　  准确度：±1%的读数±0.5%满量程
 　  重复性：0.2%满量程
 　  环境温度范围：-40℃--85℃(无显示); :-30 ℃--70℃(有显示); 湿度小于90%RH
 　  介质温度范围：
 　  -40℃-100℃；0℃-200℃；0℃-450℃；0-510℃
 　  模拟量输出：流量：4-20mADC；温度：4-20mADC
 　  典型响应时间：1秒
 　  温度系数：0.05%/℃
 　  累积脉冲量输出
 　  键入12段非线性修正，内置10段非线性修正
 　  通讯：串口输出RS232/RS485/RS422
 　  上下限输出继电器  2A/220VAC
 　  四位瞬时流量显示，六位累积流量输出
 　  大屏幕8位LCD显示
 　  过程压力：<2MPa
 　  过程连接：法兰/锁紧装置/球阀连接
 　  本安、隔爆

五：仪表电气接法及按键位置定义

E：大地  　   　  　  　  　  　  　   Flow：流量信号输出（4-20mA）正 AGND：信号模拟地  　  　  　  　    Temp：温度信号输出（4-20mA）负 L：交流供电的火线  　  　 　     　  　 N：交流供电的相线

按键定义： SET：设置键， 按下此键，可进入设定主菜单，确认键。 INC： 加1键；在测量模式时，可做浏览键；在设置模式中，可在同级菜单中实现菜单的循环。 DEC： 减1键；在测量模式时，可做浏览键；在设置模式中，可在同级菜单中实现菜单的循环； ENT：  移位键；进入子菜单键；返回主菜单键 注：仪表本身具有背光功能（每次按键时，背光（蓝光）点亮，适宜在夜间观察仪表的工作情况）。
