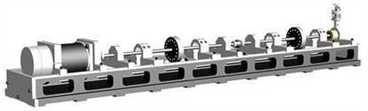

多功能柔性转子试验台 型号：ZHS
ZHS系列多功能转子试验系统是高等院校、科研院校、生产部门进行柔性转子多种振动实验的装置，是一套非常适合于科研、教学和培训演示的转子试验系统。
ZHS-5型是最新推出的转子台，主要用于教学演示以及做动态试验研究用.其特点是结构紧凑、体积小、运转方便、演示项目多、可做多面动平衡，测试手段先进。台面为球墨铸铁，支架为铝合金，总重量为45kg，使用一段时间后含油轴承需浸32#机油。
|
型号 |
名称 |
备注 |
|
★ZHS-2/3 |
多功能转子试验台 |
双挎轴/单轴 |
|
★ZHS-3L |
多功能转子试验台 |
铝合金（单轴） |
|
★ZHS-5 |
多功能转子试验台 |
可做多面动平衡 |
|
85811-01+85745-01 |
φ5探头 前置器 |
|
|
CD-21-T |
速度传感器 | |
|
CZ-3 |
磁座 | |
|
GT-2 |
光电传感器 | |
|
YD-37 |
加速度传感器 | |
|
QZ-3 |
前置器盒 | |
|
SLM6000-Z |
五通道变送器 | |
|
|
安全防护罩 | |
|
（选购件） |
配重（试块） |
（选购） |
|
☆INV306U |
智能信号采集处理分析系统（四通道可扩展为8-16通道） |
含：转子基本实验软件、DASP软件USB加密狗、软件备份光盘壹张 |
|
◇RotateEDU |
数据采集器和分析软件 |
4通道可扩展为8-16通道 |
☆ZHS-2/3/3L/5型转子台，配合INV306U采集系统及DASP软件的相关模块，可完成以下实验：
|
基本部分 |
选择部分 |
|
1. 转子的临界转速测量 2. 转子结构形式的变化对临界转速的影响。 3. 轴承座及台体振动测量 4. 滑动轴承油膜涡动和油膜振荡 5. 非接触测量轴的径向振动和轴向位移 6. 柔性转子的振型 7. 转子振动的基频、倍频和半频 8. 转子启停机的三维彩色谱阵分析 9. 转子的提纯轴心轨迹 10. 转子振动信号的时域、频谱分析 |
1. 柔性转子动平衡 2. 刚性转子动平衡 3. 三点试重法进行单面转子动平衡 4. 转子启停机的伯德图 5. 转子启停机的转速谱阵 6. 转子的阶次谱阵分析 7. 转子的二维全息谱分析 8. 转子的三维全息谱分析 9. 转子的全息瀑布图分析 10. 其它有关旋转机械振动的实验 |
◇ZHS-2/3/3L型转子台，配合RotateEDU数据采集器和分析软件可完成以下实验：
1、转子的临界转速测量
2、转子结构形式的变化对临界转速的影响
3、轴承座及台体振动测量
4、滑动轴承油膜涡动和油膜振荡
5、非接触测量轴的径向振动和轴向位移
6、转子振动信号的时域、频谱分析
7、测试过程存储、回放
