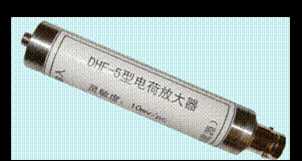

微型电荷放大器                                   型号:DHF-5

一、简介

  YD系列加速度传感器经电荷放大器进行归一、放大、滤波,送至交流电压表进行数字显示。
  电荷放大器分单通道、多通道和双积分等不同规格。滤波器分低通和带通滤波器等不同规格,可与不同测振仪配套连接使用。

特点:

1、低噪声,两线制,单端信号输入

2、4-20mA恒流源供电,三种固定增益

3、体积小,重量轻,密封性好

4、适合远距离,多点,智能化测试

5、适用于电荷输出型的压电传感器

6、输入量:电荷,输出量:电压

主要技术指标:

性能

灵敏度(±2%)

0.1mv/pc     1mv/PC     10mv/pc

输入量程

45000pc       4500pc        450pc

过量程

±5V

低频响应(-3dB )

0.5Hz

高频响应(-5%,2mA)

8kHZ           30kHz         30kHz

非线性

≤1%FS

环境

工作温度范围

-54 ~ +121℃

温度响应(灵敏度偏移)

<1%

最大冲击

9810m/s2 pk

电气特性

工作电压

(18 ~ 28)VDC

恒流源

4mA

输出电压

±4.5V

输出电阻

< 20Ω

输出直流偏压

+(11.5 ~ +13.5)VDC

输出极性(相位)

同向

噪声

<1mvRMS

放电时间常数

1.0Sec

电阻(最小输入电阻)

7×107Ω

物理特性

外壳材料

不锈钢

尺寸

12.7×90mm

重量

<50g

型号  规格
DHF-5-0.1:  0.1 mv/pc
DHF-5-1:      1mv/pc
DHF-5-10:    10 mv/pc
