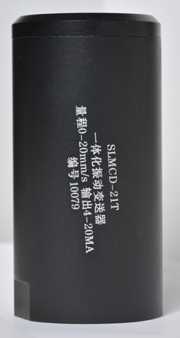

一体化振动变送器  型号:SLMCD-21T



一 概 述
一体式振动变送器是速度传感器与变送器、积分器设计为一体,输出振动的速度真有效值(两线制,4-20mA电流信号)。特别适合恶劣环境的长期状态监测

二 技 术 规 格

测量范围:振动速度真有效值0~20mm/s
输出: 4~20mA对应0~20mm/s RMS
输出负载电阻:0~500欧姆
频响:10-1000Hz
工作温度(℃): -20~80;直流供电:20~36V;
传感器壳体:LY12材料、气密封装;
传感器灵敏度温度变化自补偿;
传感器安装:m8螺纹


三. 接 线 方 法

四. 输出
例如:振动速度真有效值(mm/s)与输出电流(mA)的对应关系:
    0mm/s  ----对应------- 4mA
    20mm/s ----对应----- 20mA
速度灵敏度:4mA /5mm•s-1
输出电流值 4.0mA     7.2mA      10.4mA    13.6mA     16.8mA     20.0mA
振动速度值 0mm/s     4mm/s      8mm/s     12mm/s     16mm/s     20mm/s

五. 注意事项
1. JZYB=10和被测物体之间应有刚性紧密接触。要求被测物体表面平整、JZYB-10用防松垫圈安装。
2. 为防止松动,导线插头与JZYB-10插座旋紧后可在外面涂抹硅橡胶。
3. 导线兰端接24 V电源正极;导线棕端接4-20mA输出。
