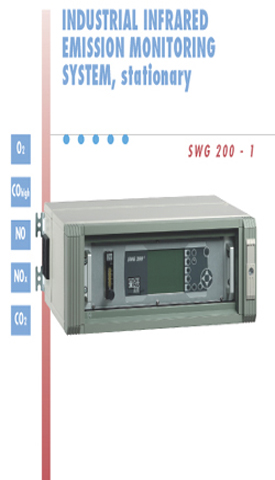

烟道/过程气体分析系统 型号：SWG200-1
特点：
* SWG 200 -1 烟气连续分析仪主要采用 NDIR 非分散 红外传感器测量原理为基础 分析有毒气体成份 ，这些传感器组合测量可以使 SWG 200 -1 分析仪测量的气体不会出现交叉干扰
* 氧气分析方法可以选择： 长寿命的 电化学测量单元（预计 5 年时间），或 ZrO2 氧化锆传感器 或者顺磁原理 测量技术 （提供给用户选择）
* CO2,NO 和 SO2, 红外传感器适合于低量程的气体有 CO,NO 和 SO2 安装在 19” 机架上
* 可选择一个外扩输入接口如变送器（ 4-20mA 或 0-10Vdc ）能够通过 AUX 接口输入
* SWG 200 -1 将被安置在一个取样方便的采样位置，适用于取样到分析从采样点到分析中， 采样点到分析仪距离越短分析的反应时间块 ， 标准的加热采样管线 10 米 （其他长度可选），采用全程加热管线取样到分析仪
* SWG 200 -1 分析仪数字输出接口和 8 路 0/4-20mA 模拟输出，测量的数据可以输出进行处理分析 也可以通过 RS485 接口输出， 测量数据可以打印输出带时间日期和通过 RS232 接口输入到 PC 机 ( MRU 32-bit Data Logger software inclusive)
* 现场实时显示测量结果以及自诊断参数
* SWG300 设计适合于连续分析测量，自动校准零点，依据软件可以自由选择设定一天至少一次
* 220 V / 50 Hz 交流电， 机箱底部预留开口，用于排放冷凝水；连接烟气采样管线（带自加热功能， 10 米 长）
* SWG300 使用应该在一个干燥，干净，温度在 + 5°C 至 + 45°C 环境下可以长时间连续使用
硬件：
所有硬件都在以小型 ， 钢制机箱内 （ 重量约 90 公斤 ， IP 54 防护等级 ， 通过将仪器固定到方 型 轮子架子上 ）
* 透明玻璃门
* 操作键盘， LCD 显示器（带背光）测量数据
* 整套完善的采样系统,包括（ 烟气取样气泵 、冷凝水气泵 、自动冷凝水排放、过滤器单元能够过滤烟气和环境气体 、流量计、三通电磁阀切换气路，以自动标定零位，并抽取环境空气冲洗传感器 ）
* 内置热敏 打印机
* m - 微细过滤处理器
* IR- 红外传感器
* RS232 接口
* 8 路 0/4-20mA 模拟输出
软件：
标准软件。包括所有上述功能，并自动诊断系统内部状态。SWG 300 – 随时进行自我检测，并输出相应控制及报警信号。包括 ：系统故障
* 帕尔帖（ Peltier ）冷却器自动控制
* 传感器功能
* 冷凝水检测
* 自加热管线自动调节
* 自动测量和待机功能
* 打印机
* 自动零点标定
* 储存数据 输出到 PC ( MRU 32-bit Data Logger
| 技术参数 | ||||||
|
测量原理 |
非分散红外原理 , 带电子调制的单光源，单光波系统，多成分探测器（ CO ， CO2 ， CH4 ），和长寿命的电化学传感器（ O2 ， CO ， NO ， NO2 ） | |||||
|
测量成分和量程 |
CO: |
0 – 200 / 1000 ppm | CO 2 : | 0 to 20,0% | ||
|
SO2 : |
0 – 200 / 1000 ppm | O 2 : | 0 to 21,0% | |||
|
NO : |
0 – 200 / 1000 ppm |
NO 2 | 0 – 200ppm | |||
|
计算值 |
CO [mg/m 3 ]; NO x as NO 2 [mg/m 3 ], SO 2 [mg/m 3 ] | |||||
|
向应时间 |
20 秒从进入分析仪的接口开始 | |||||
|
显示 |
液晶 LCD 显示，自带背景灯 | |||||
|
打印机 |
热敏打印机，打印纸宽 58 mm | |||||
|
采样气泵境况 |
内置帕尔帖冷却器冷却温度到 = + 5°C ,过滤器过滤粒径小于 1μ | |||||
|
环境温度 |
+ 5°C 至 + 40°C , 相对湿度在空气最大 95%, 非冷凝 | |||||
|
外型尺寸 |
880 x 600 x 575mm ( 深 x 宽 x 高 ) | |||||
|
重量 |
约 90 公斤 | |||||
|
防护等级 |
IP54 | |||||
|
电源 |
230Vac, 50 to 60Hz, up to 600W | |||||
|
信号输出 |
8 路模拟输出 , 一路信号每个气体 4 － 20mA, PCRS232 数据输送到 PC | |||||
