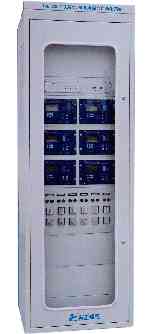

铁路变/配电所综合自动化系统 型号：TJK-2000T
产品简介
TJK-2000T铁路变配电所（简称TJK-2000T）是采用现代计算机监控、通信及网络技术为铁路变/配电所运行特点设计的新一代综合自动化系统。TJK系列铁路变配电所综合自动化系统通过了省级鉴定，已在全国铁路局近百个变/配电所投入运行，受到了用户的广泛好评。
功能特点
系统采用分布、分层式结构。微机保护监控装置采用面向一次设备的单元化设计，可组屏安装，亦可分散安装到设备间隔的开关柜上。
变电所层采用通信处理机向上级调度主站转发保护监控装置数据。可配备当地监控系统，完成所内电气设备实时监控及运行管理。
通信处理机与调度主站之间支持RS-232与数据网路通信接口；通信处理机与间隔层保护监控装置之间支持RS-232、现场总线（LonWorks）以及以太网（Ethernet）通信方式。通信介质可采用屏蔽双绞线或光纤。
间隔层保护监控装置采用实时多任务操作系统（RTOS）、数字信号处理芯片（DSP）、大规模现场可编程逻辑阵列（FPGA）等现代嵌入式系统技术，实现了间隔层保护、控制、监视、测量、故障录波、通信功能的完美结合，避免了重复配置，简化了二次接线。
专为铁路用户量身订做的贯通/自闭线路保护监控装置、调压器控制及保护监控装置、母联备自投及保护监控装置适合铁路电力系统运行特点与操作控制习惯。
具有完善的保护监控功能。除常规的保护监控功能外，还具有故障录波、短路故障测距、小电流接地选线、断路器在线监测等功能，并可选配行波测距功能，精确测定贯通/自闭线路相间短路及接地故障点位置。
可靠性高，保护监控装置具有完善抗干扰措施，通过了严酷等级为Ⅳ级（IEC6100-4标准）的电磁兼容试验。
安装维护方便，装置的人机界面友好，操作方便，设计有专用的维护通信口（RS-232），可在当地接入笔记本电脑或台式PC机在线下载、更换应用程序，避免了取出CPU插件更换或重写程序存储芯片。
技术指标
额定参数
直流电源电压：220V或110V，允许偏差 -20%～+10%，纹波系数不大于5%。
额定交流输入电压：100V；过载能力：200%连续，250%持续10秒。
额定交流输入电流：1A、5A（订货时注明）；过载能力400%连续，2000%持续3秒。
额定直流输入：-30V～＋30V电压或20mA电流，飞电容隔离。
功耗
整机功耗：不大于20W（？应该是更低一些）
交流电压回路：额定电压时不大于0.5VA/相
交流电流回路：额定电流时不大于0.8VA/相
保护参数
电流速断保护动作时间不大于30ms，中间继电器发出跳闸信号时间不大于40 ms。
变压器差动电流速断保护动作时间不大于20ms，中间继电器发出跳闸信号时间不大于 30 ms。
模拟量测量
A/D转换分辨率：16位
采样频率: 64点/周波
模拟量测量精度：0.5%
开关量输入/输出
8路光电隔离）的开关量输入，耐压1500VDC。
开关量输入类型：接点状态（无源），SOE，或电度脉冲量
事件分辨率（SOE）：1ms或4ms可选
2路继电器输出，4路光耦输出。
开关量输出容量：继电器输出220VDC/5A，光耦输出24VDC/20mA。
绝缘性能
绝缘电阻：不小于500MΩ
绝缘强度：开关量输入回路电压为500V、其他回路对地以及回路之间电压为2000V，持续1分钟的工频耐压试验而无击穿闪络及元器件损坏现象。
耐冲击电压性能：装置的开关量输入回路对地能承受1kV，其他回路对地以及回路之间能承受5kV的1.2/50?s的标准雷电波的短时冲击电压试验。
抗电磁干扰性能
脉冲群干扰试验：装置能承受GB/T 14598.13-1998 中3.1.1规定的严酷等级为Ⅲ级1MHz和100kHz脉冲群干扰。(IV级)
静电放电干扰试验：装置能承受GB/T 14598.14-1998 中4.2规定的严酷等级为Ⅳ级的静电放电试验。
辐射电磁场干扰试验： 装置能承受GB/T 14598.9-1995 中4.1.1规定的严酷等级为Ⅲ级的辐射电磁场干扰试验。( IV级)
快速瞬变干扰试验：装置能承受GB/T 14598.10-1996 中4.1规定的严酷等级为Ⅳ级的快速瞬变干扰试验。( IV级)
浪涌（冲击）干扰试验：装置能承受GB/T 7261-2000中25.5规定的严酷等级为III级的浪涌（冲击）干扰试验。( IV级)
环境条件
装置能承受GB/T 9568-2000中规定的严酷等级为Ⅰ级的振动响应能力试验和振动耐久能力试验、冲击响应能力试验和冲击耐久能力试验、碰撞能力试验。
工作温度：-10～＋55 ℃；贮存温度：-25～＋70 ℃。
机箱尺寸
XBJ-200T等线路、电容器、母联、调压器等保护监控装置：4U，19/2″标准机箱。
BBJ-200（100）变压器差动保护、高压侧后备保护：4U,19"机箱。
